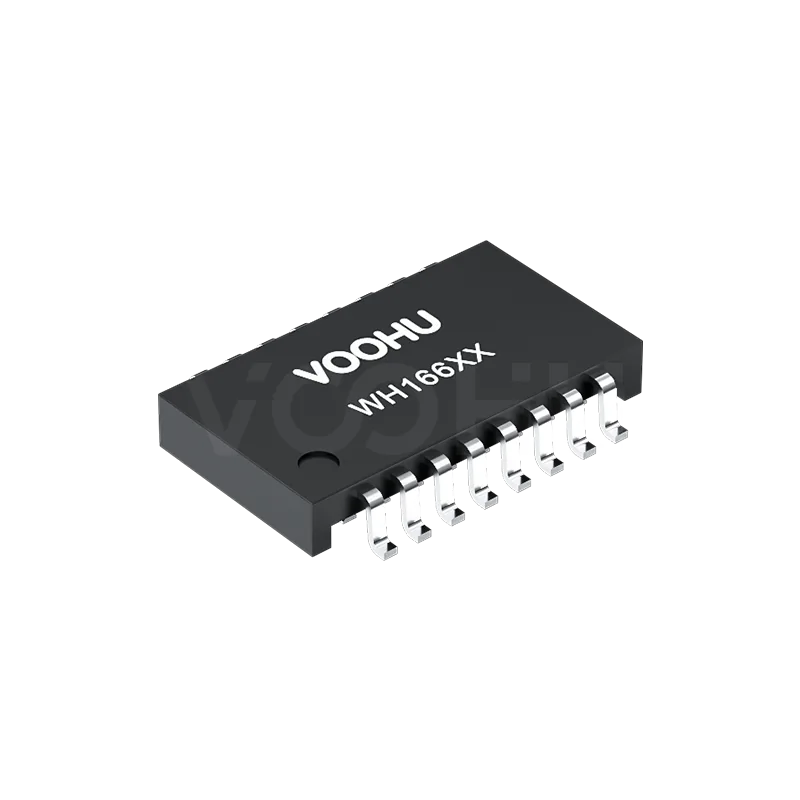

WH16603T1 百兆网络变压器
单口百兆网络变压器（以太网变压器），16脚低高度SMD贴片封装，隔离耐压1500Vrms，不支持PoE。工作温度−40～+105°C。
- 数据速率
- 百兆（10/100BASE-TX）
- 端口数
- 单口
- 安装方式
- SMD贴片（低高度）
- 隔离耐压
- 1500Vrms
- PoE
- 不支持PoE
- 工作温度
- −40～+105°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WH16603T1。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WH16603T1 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WH16603T1
WH16603T1 的工作温度写到 +105 °C，储存温度却只到 +85 °C，该怎么理解？
两个温度管的是两件事：工作温度是器件通电运行时允许的环境范围，储存温度是不通电放置时的允许范围。 WH16603T1 的工作温度是 -40 °C 至 +105 °C，储存温度是 -40 °C 至 +85 °C。实务上的影响很直接：器件可以工作到 +105 °C，但仓库、运输环节和整机长期断电存放的环境不应超过 +85 °C，不能拿工作温度那个数去论证仓储条件。若你的项目在存放环节确实会超过 +85 °C，请把实际条件告诉 VOOHU沃虎再确认。
WH16603T1 既是低高度又能到 +105 °C，代价在哪？
代价不在电气，在可选项。 WH16603T1 高 2.50 mm Max，与本族其他低高度件同高；插损 -1.1 dB Max、回损分四段、串扰与共模抑制 -30 dB Min，与常规高度款的写法一致，没有打折。真正的限制是这一档目前没有高隔离款、也没有 PoE 款：需要 2500 VAC 以上隔离或需要端口供电时，就得回到常规高度那一档去选，净高预算要相应放宽。
WH16603T1 的开路电感没写直流偏置条件，说明什么？
说明它是按不带直流偏置的条件标定的：WH16603T1 的 OCL 写作 350 µH Min @ 100 kHz、0.1 V，没有 DC Bias 那一项。 本族带 PoE 能力的型号通常会在这一行补上偏置电流（例如 8 mA），因为端口供电时中心抽头上有持续的直流分量，电感量要在带偏置的条件下才有意义。因此 WH16603T1 不适用于需要经中心抽头供电的端口——要 PoE 请选明确标注电流能力的型号。这一项不能靠推算，规格书没标就是没标。
