WHATC-05-042AR 4PIN SMD Hi-Pot1250VAC 音频变压器

首页 / 产品中心

音频变压器

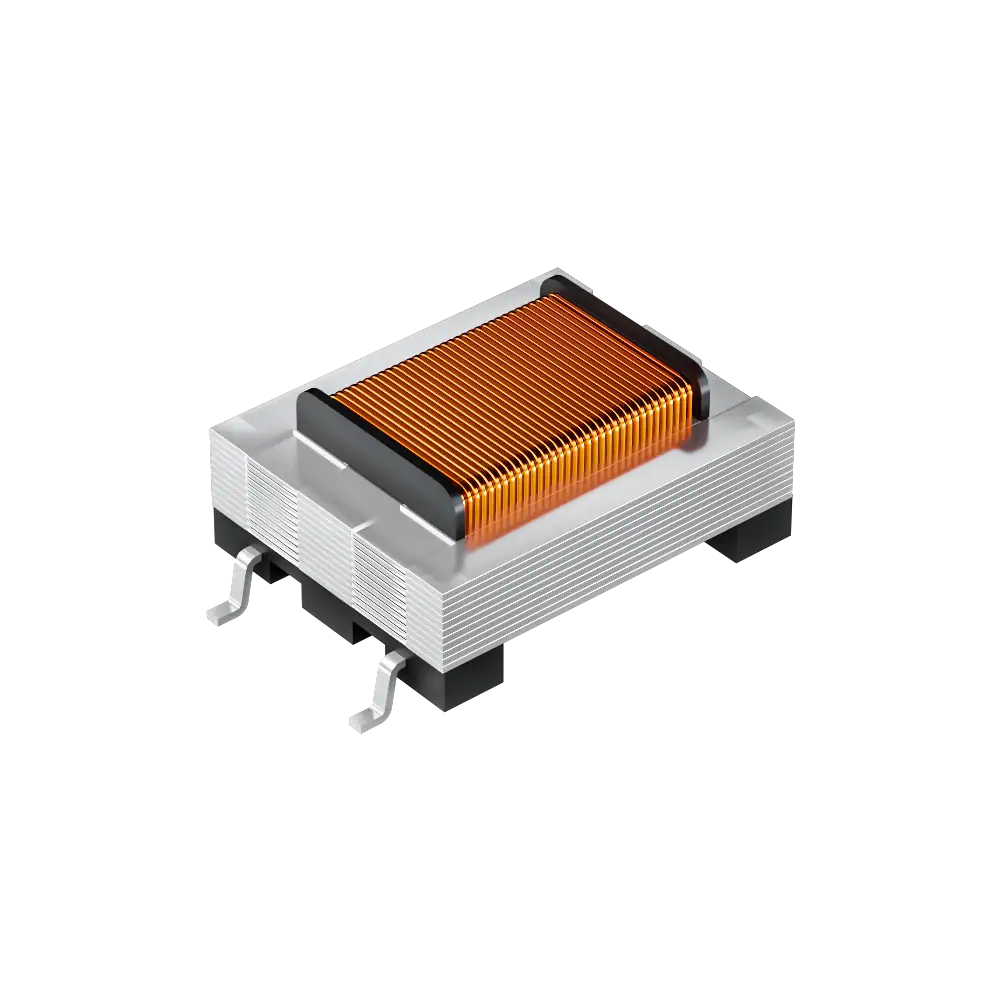

WHATC-05-042AR 音频变压器

Name: WHATC-05-042AR 音频变压器
Brand: VOOHU
SKU: WHATC-05-042AR
Price: 6.6654 CNY
Availability: InStock

产品规格书获取报价 / 样品 + 加入询价单技术支持 3D 模型联系我们

质量与合规

证书 ISO 9001

证书 ISO 14001

点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHATC-05-042AR。

01规格参数

WHATC-05-042AR 规格参数

参数数值

PIN 4 PIN

L/W/H(mm*mm*mm) 14*8*4.4

交流阻抗PRI:SEC(Ω) 600：400

直流电阻PRI:SEC(Ω) 105：105

Turn Ratio(PRI:SEC) 1±1%

安装方法 SMD

Hi-Pot(AC) 1250V

Insertion Loss（dB） 2.3

数据来自官网已发布参数，最终数值以规格书为准

WHATC-05-042AR需要样品，或者表里没有的参数？联系我们的 FAE 团队。获取报价 / 样品 + 加入询价单

02文件

规格书、CAD 与检测报告

资料下载中心 →

WHATC-05-042AR 规格书 (PDF)2026-04-10 · 本型号下载 ↓
3D 模型（STEP）2026-07-06 · 本型号下载 ↓
质量认证文件 (ISO / RoHS / REACH)最新版 · 全品类查看 →

WHATC-05-042AR需要别的文件格式，或者要样品做测试？联系我们的 FAE 团队。获取报价 / 样品 + 加入询价单

03质量

质量与合规

文件编号签发 / 检测机构日期适用范围操作

证书证书 · 公司 ISO 9001:2015编号 19826Q02503R101 质量管理体系（GB/T 19001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16

19826Q02503R101 北京新纪源认证有限公司有效期2026-10-17 至 2029-10-16 公司查看 PDF → 验真 → 证书覆盖范围：精密电子连接器研发和销售

证书证书 · 公司 ISO 14001:2015编号 19826E01323R101 环境管理体系（GB/T 24001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16

19826E01323R101 北京新纪源认证有限公司有效期2026-10-17 至 2029-10-16 公司查看 PDF → 验真 → 证书覆盖范围：精密电子连接器研发和销售

ISO证书适用于沃虎的管理体系。

04对比

同系列参数对比

红色为与本型号不同的参数，数据取自各型号官网参数

参数 WHATC-05-042AR本型号 WHTT4205 WHTT4203

PIN 4 PIN 4 PIN 4 PIN

L/W/H(mm*mm*mm) 14*8*4.4 20.5*8.5*4.5 20.9*8.5*4.5

交流阻抗PRI:SEC(Ω) 600：400 20000：20000 600：287

直流电阻PRI:SEC(Ω) 105：105 2370：2820 155：144

Turn Ratio(PRI:SEC) 1±1% 1±1% 1±2%

安装方法 SMD SMD SMD

Hi-Pot(AC) 1250V 1250V 1650V

Insertion Loss（dB） 2.3 1.3±0.5 3.5

WHATC-05-042AR不确定同系列里该选哪一个？告诉我们的 FAE 团队，由他们建议送样型号。获取报价 / 样品 + 加入询价单

05工程支持

直接联系工程师

01用它替代现有型号提供你现在用的原厂料号，工程师会逐项比对引脚、封装、电气参数与温度范围，列出差异和待确认项。开始替代评估 → 02和我的 PHY 配不配已经选定 PHY？可以查看已审核的参考设计，或提交参数，由工程师匹配 RJ45 与保护器件组合。查看配套选型 → 03用上后网口不稳定遇到掉线、干扰或测试异常时，整理好现象与条件提交，可获得 FAE 审核过的排查清单。开始故障排查 →
