WHD40101G 百兆网络变压器

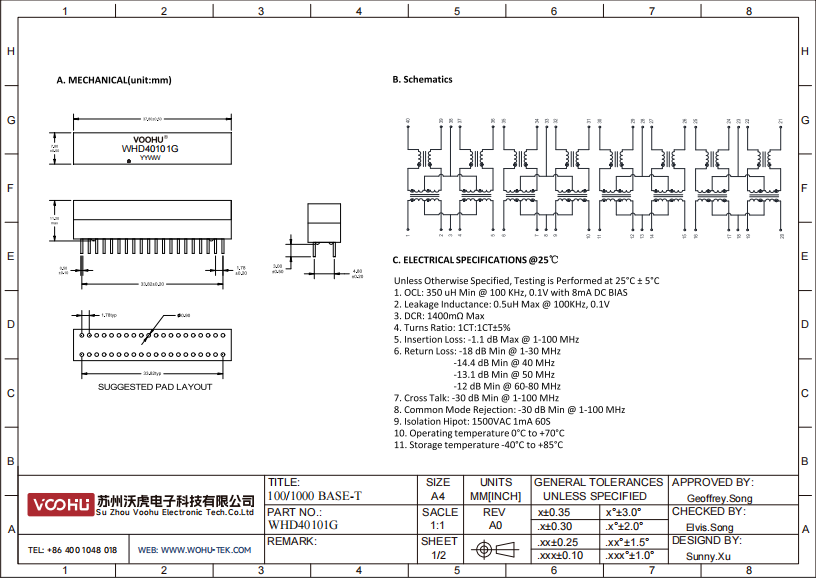

8 个 `1CT:1CT`，分给四个端口，每个端口 2 个 channel、也就是 1 个 pairset。 百兆链路只用两条差分对，一条发一条收，所以每个端口占 2 个单元；四个端口就是 8 个。这个数字可以反过来当速率判据：四端口的千兆件内部是 16 个单元（每端口 4 个 channel、2 个 pairset）。看到一颗四口件里只有 8 个单元，它就是百兆件。

它是每个端口的共模地节点：图纸在网线侧为四个端口各给出一个 `CMGND`，芯片侧对应的是 `TCT1` 至 `TCT4`。 网线侧的共模地接端接网络（常见做法是经电容到机壳地或参考地），芯片侧的中心抽头则按 PHY 参考设计接偏置或参考电位。两侧分别引出、命名不同，正是为了提示这两个节点不能当成同一个网络接在一起——那样会破坏隔离。四个端口各有独立的一组，端接也要按端口分别做。

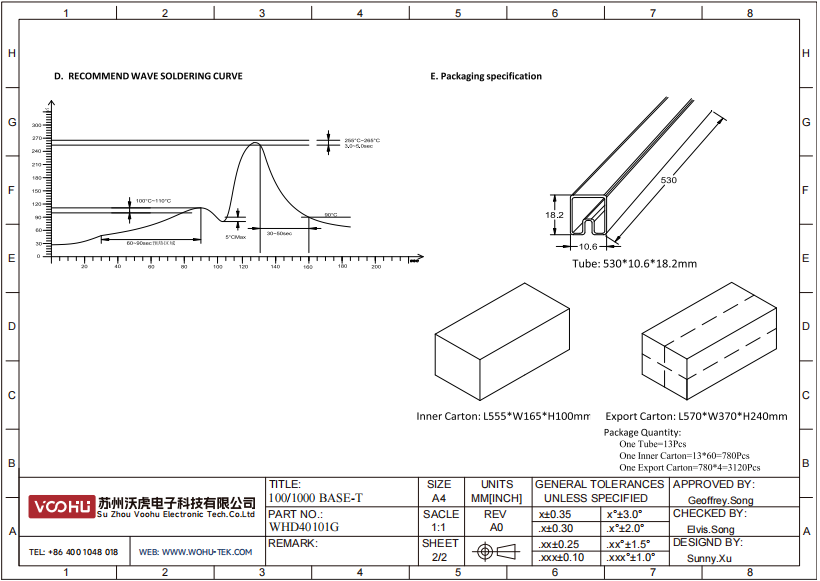

本体 37.80 × 7.80 mm，高 11.20 mm Max，间距 1.78 mm、跨距 33.82 mm、排距 4.80 mm。 引脚 3.00 mm，孔径建议 ø0.90 mm。WHD40101G 的承认书注明采用激光打标——比油墨印字耐溶剂、耐磨，过波峰焊和清洗后字迹不易脱落，来料检验和产线追溯都更可靠。器件是细长条形，布板时要留出接近 38 mm 的直线空间。

适合器件温度落在 0 °C 至 +70 °C 的四百兆口设备，且 PCB 能给出约 38 mm 长、1.78 mm 间距的 40 PIN 插件式布局的场合。 常见的是小型工业交换机、多口采集网关、机架式设备的百兆板卡。WHD40101G 不带 PoE，四个端口都要由设备本地供电——规格书里的 8 mA 是测电感时的直流偏置条件，不是可以取用的供电电流。整机要在 0 °C 以下上电时应另选宽温档型号。
