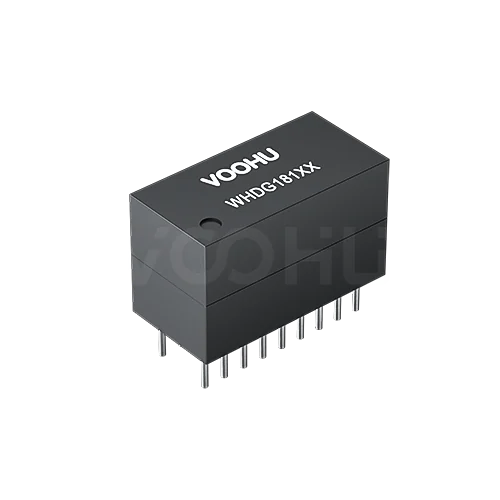

WHDG18110G 千兆网络变压器
单口千兆网络变压器（以太网变压器），18脚DIP插件封装，隔离耐压1500Vrms，不支持PoE。工作温度0～+70°C。
- 数据速率
- 千兆（10/100/1000BASE-T）
- 端口数
- 单口
- 安装方式
- DIP插件
- 隔离耐压
- 1500Vrms
- PoE
- 不支持PoE
- 工作温度
- 0～+70°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHDG18110G。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHDG18110G 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHDG18110G
WHDG18110G 的插损写成公式，做链路预算时怎么取值？
按您实际关心的频点代入公式算，不能拿低频段的数覆盖全频段。 WHDG18110G 的插损分两段：0.5–1 MHz 为 -1.2 dB Max，1–125 MHz 为 -0.2-0.002×f^1.4 dB Max，其中 f 以 MHz 代入。这个形式意味着允许的损耗随频率上升而增大，链路裕量在高频端最紧。回损同样分段：1–40 MHz 为 -16 dB Min，40.1–100 MHz 为 -10+20×log(f/80) dB Min。做最坏情况分析时，请按目标链路的最高工作频点取值。
WHDG18110G 适合什么设备？
适合器件温度处于 0 °C 至 +70 °C 的室内千兆数据口，尤其是链路预算需要按频点精细核算的设计。 WHDG18110G 是 18 PIN 插件式单端口 100/1000 BASE-T 变压器，不带 PoE，端口需本地供电。它的插损与回损以公式给出，相比固定限值的型号能在设计阶段算出每个频点的允许损耗，适合裕量偏紧、需要逐频点核对的链路。
WHDG18110G 的中心抽头可以走电流吗？
不可以。规格书没有为 WHDG18110G 的中心抽头标注任何 DC balance current 能力，因此不能作为供电路径。 端接方式按目标 PHY 的参考设计确定。
