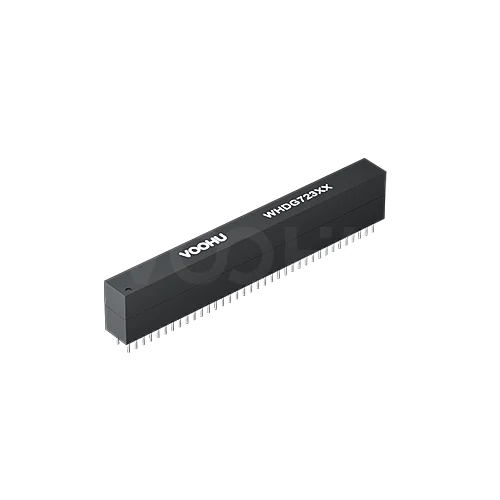

WHDG72303G 千兆网络变压器
四口千兆网络变压器（以太网变压器），72脚DIP插件封装，隔离耐压1500Vrms，不支持PoE。工作温度0～+70°C。
- 数据速率
- 千兆（10/100/1000BASE-T）
- 端口数
- 四口
- 安装方式
- DIP插件
- 隔离耐压
- 1500Vrms
- PoE
- 不支持PoE
- 工作温度
- 0～+70°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHDG72303G。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHDG72303G 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHDG72303G
WHDG72303G 和 WHDG72301-1G 该选哪一颗？
两颗电气相同、焊盘相同，只按共模扼流圈落在哪一侧来选：要落在 1–18 与 19–36 脚一侧就选 WHDG72303G，要落在 37–54 与 55–72 脚一侧就选 WHDG72301-1G。 定型之后再改用虽然不用重画封装，但整机 EMC 要重新测一次——元件顺序变了，辐射与共模路径也跟着变。
WHDG72303G 的波峰焊条件是什么？
锡波 255 °C 至 265 °C，停留 3.0 至 5.0 秒。 预热区 100 °C 至 110 °C，持续 60 至 90 秒；焊后 30 至 90 秒内降到 90 °C 以下，升温速率不超过每秒 5 °C。WHDG72303G 是插件式器件，按这条曲线过炉即可。
WHDG72303G 的四个端口能不能通过网线送电？
不能。WHDG72303G 是非 PoE 型号，中心抽头只作交流端接与共模参考点，不承担直流供电电流，四个端口都要由设备本地供电。 整机要做 PoE 供电口时，必须在选型阶段换成标注了每 channel 直流电流能力的型号，而不是在本型号外面补供电通路。
