WHDG96502PTG 千兆PoE+网络变压器

四口千兆网络变压器（以太网变压器），96脚DIP插件封装，隔离耐压1500Vrms，支持PoE+（最大720mA）。工作温度−40～+85°C。

数据速率: 千兆（10/100/1000BASE-T）
端口数: 四口
安装方式: DIP插件
隔离耐压: 1500Vrms
PoE: PoE+（最大720mA）
工作温度: −40～+85°C

产品规格书获取报价 / 样品 + 加入询价单技术支持 3D 模型产品封装联系我们

质量与合规

证书 ISO 9001

证书 ISO 14001

检测报告欧盟RoHS

检测报告 REACH

点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHDG96502PTG。

01规格参数

WHDG96502PTG 规格参数

选型参数

参数数值

数据速率千兆（10/100/1000BASE-T）

端口数四口

工作温度 −40～+85°C

PoE PoE+（最大720mA）

安装方式 DIP插件

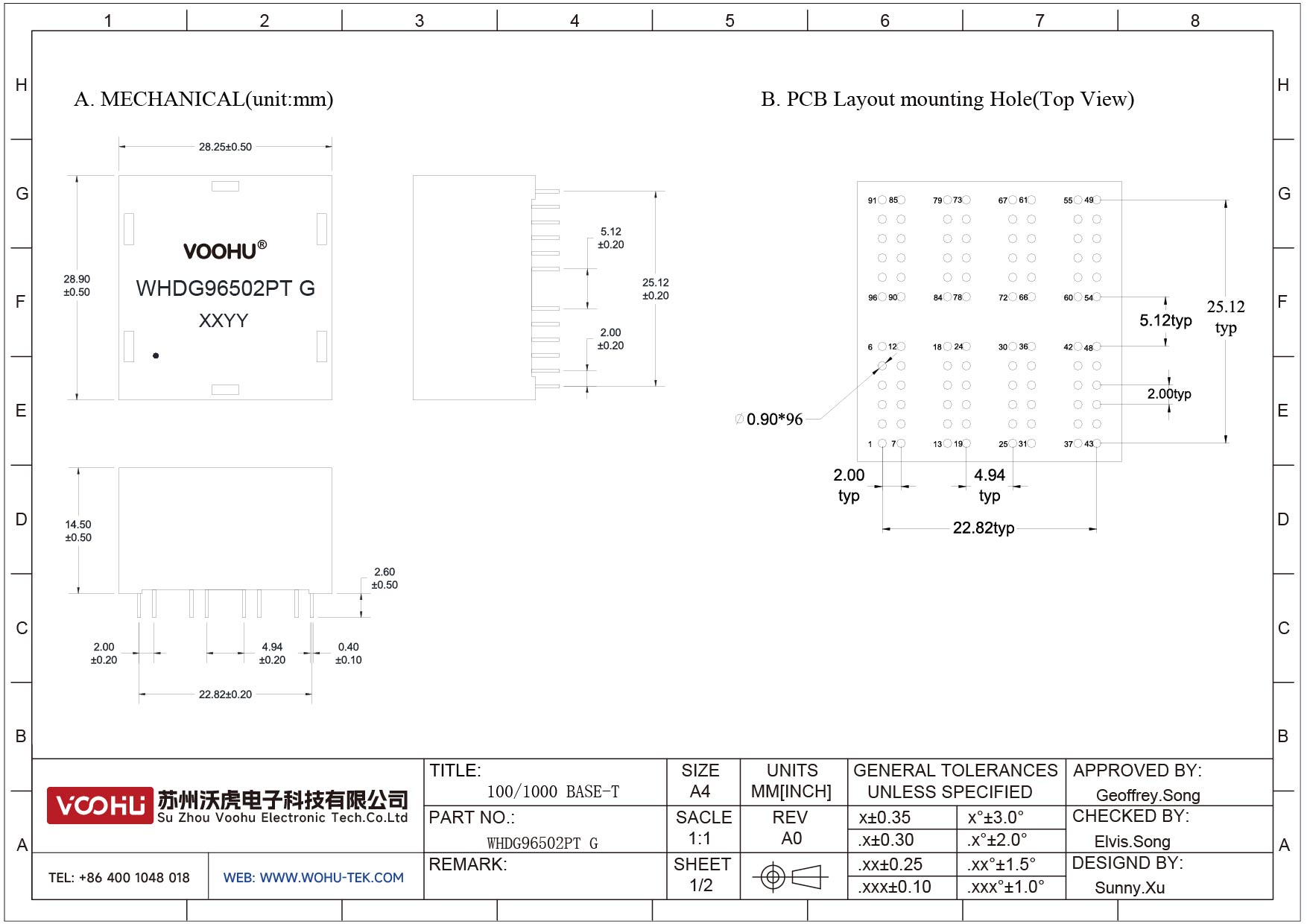

引脚数 96

引脚间距 2.0mm

电气性能

参数数值

隔离耐压 1500Vrms

数值取自本料号已发布的资料（参数、问答与评测报告），以规格书为准。

WHDG96502PTG需要样品，或者表里没有的参数？联系我们的 FAE 团队。获取报价 / 样品 + 加入询价单

02应用

WHDG96502PTG 的典型应用

交换机与路由器
无线AP
IP摄像头
工业控制设备

典型应用电路

网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。

PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。

典型应用仅供参考，请以PHY厂商的参考设计为准。

配套器件

设计注意事项

01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →

按应用场景的参考设计：工业控制安防监控数据通信

WHDG96502PTG不确定与你的 PHY 和布局是否匹配？可以让工程师帮你看一下设计。获取报价 / 样品 + 加入询价单

03文件

规格书、CAD 与检测报告

资料下载中心 →

WHDG96502PTG 规格书 (PDF)2026-01-06 · 本型号下载 ↓
3D 模型（STEP）2026-06-05 · 本型号下载 ↓
产品封装2025-12-26 · 本型号下载 ↓
以太网变压器可靠性试验（视频）最新版 · 同系列产品查看 →
网络变压器欧盟RoHS报告最新版 · 同系列产品查看 →
REACH SVHC检测报告最新版 · 通信电子元器件查看 →

WHDG96502PTG需要别的文件格式，或者要样品做测试？联系我们的 FAE 团队。获取报价 / 样品 + 加入询价单

04质量

质量与合规

文件编号签发 / 检测机构日期适用范围操作

证书证书 · 公司 ISO 9001:2015编号 19826Q02503R101 质量管理体系（GB/T 19001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16

19826Q02503R101 北京新纪源认证有限公司有效期2026-10-17 至 2029-10-16 公司查看 PDF → 验真 → 证书覆盖范围：精密电子连接器研发和销售

证书证书 · 公司 ISO 14001:2015编号 19826E01323R101 环境管理体系（GB/T 24001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16

19826E01323R101 北京新纪源认证有限公司有效期2026-10-17 至 2029-10-16 公司查看 PDF → 验真 → 证书覆盖范围：精密电子连接器研发和销售

检测报告检测报告 · 网络变压器欧盟RoHS编号 WTH26H06190301C 2011/65/EU及(EU) 2015/863，10项深圳市沃特虹彩检测技术有限公司出具 2026-07-31

WTH26H06190301C 深圳市沃特虹彩检测技术有限公司出具2026-07-31 网络变压器查看 PDF →

检测报告检测报告 · 通信电子元器件 REACH SVHC编号 WTH26H06167853C 253项深圳市沃特虹彩检测技术有限公司出具 2026-07-01

WTH26H06167853C 深圳市沃特虹彩检测技术有限公司出具2026-07-01 通信电子元器件查看 PDF →

ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。

05订货

订货与交付

05.1

样品

支持样品评估，部分型号可免费申请，具体由FAE确认。

获取报价 / 样品 →

06对比

同系列参数对比

红色为与本型号不同的参数，数据取自各型号官网参数

参数 WHDG96502PTG本型号 WHDG96502G WHDG96503G

数据速率千兆（10/100/1000BASE-T）千兆（10/100/1000BASE-T）千兆（10/100/1000BASE-T）

安装方式 DIP插件 DIP插件 DIP插件

端口数四口四口四口

引脚数 96 96 96

引脚间距 2.0mm 2.0mm 2.0mm

工作温度 −40～+85°C 0～+70°C 0～+70°C

隔离耐压 1500Vrms 1500Vrms 1500Vrms

PoE PoE+（最大720mA）不支持PoE PoE（最大350mA）

WHDG96502PTG不确定同系列里该选哪一个？告诉我们的 FAE 团队，由他们建议送样型号。获取报价 / 样品 + 加入询价单

07FAQ

FAQ 以太网变压器：WHDG96502PTG

WHDG96502PTG 的开路电感为什么标 21 mA 直流偏置？

因为开路电感是在带直流偏置的条件下测的，偏置电流选得越接近实际供电工作点，这个电感值才越有参考意义。 WHDG96502PTG 按 21 mA 偏置给出 350 µH Min，而同族非 PoE 型号按 8 mA 偏置给出同一个数值。选 PoE 型号时要连偏置条件一起看：只比电感值、不看偏置，等于拿两个不同工况的数在比。

WHDG96502PTG 和 WHDG96504PTG 有什么区别？

已发布的电气指标、封装尺寸、脚位编号和 PoE 标称四项完全相同；差别在原理图上——每个通道的共模扼流圈，WHDG96502PTG 画三个绕组，WHDG96504PTG 画两个绕组。两颗的 Chip Side／Cable Side 定义也一致（1–48 脚为 chip 侧）。如果设计对共模路径有具体要求，请把目标 PHY 与 EMC 方案告诉我们再定，不要只按参数表挑。

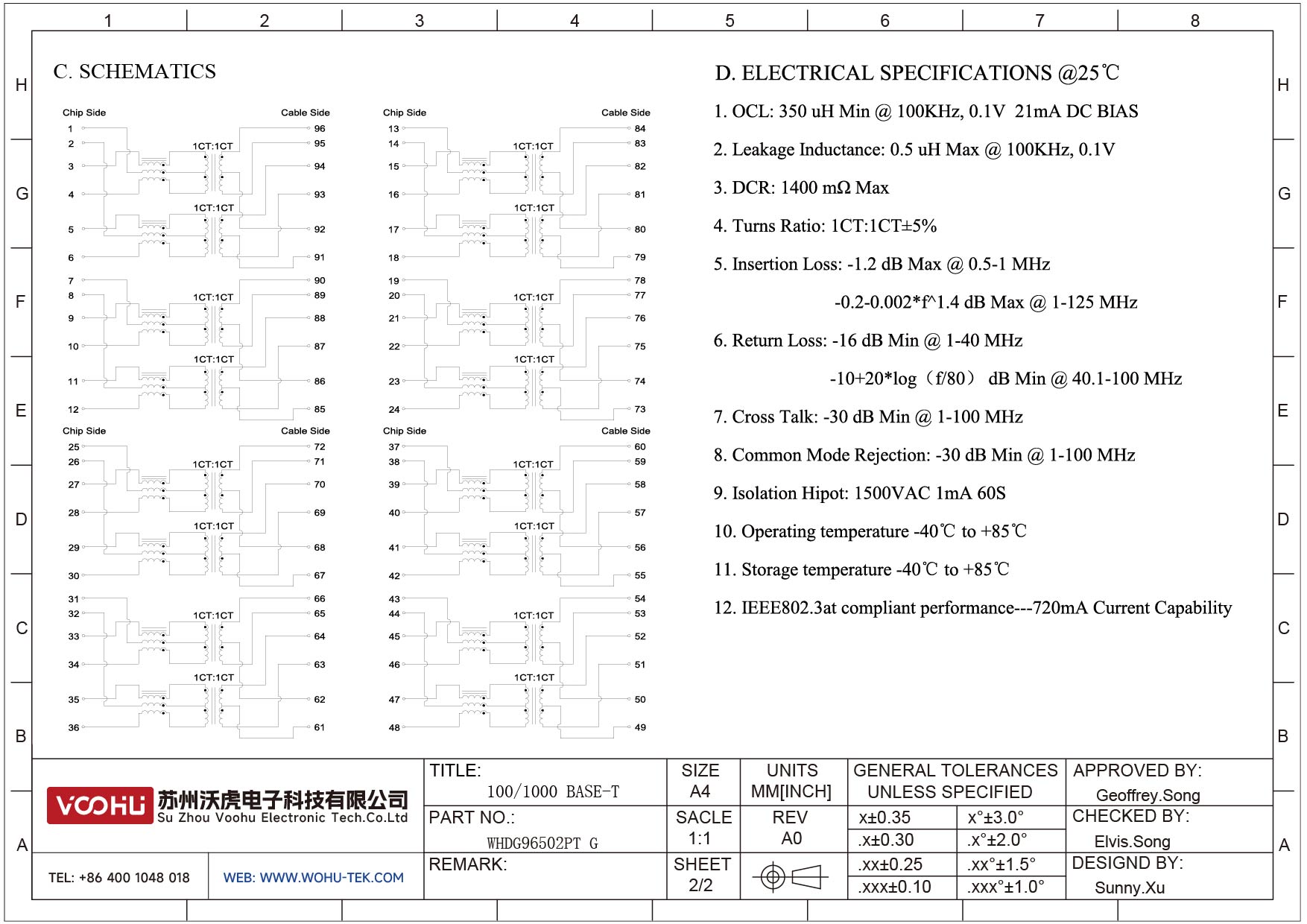

WHDG96502PTG 的哪一侧引脚朝向 PHY？

1–48 脚是 Chip Side，49–96 脚是 Cable Side，图纸上逐组标注；共模扼流圈接在 chip 侧，变压器接在 cable 侧。要特别留意的是：同封装、同脚号编法的 WHDG96503PTG，图纸上的侧别标注正好相反。这两颗不能按同一个方向落位，换型前必须按各自图纸重核。
