WHPT-EP100-016 L(μH)1700 最大 IR(A)40 匝数比1:50 隔离(VAC)3750 尺寸EP10 电流互感器
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
销售热线: 400-1048-018
邮箱: voohu@voohu.cn
✓
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。

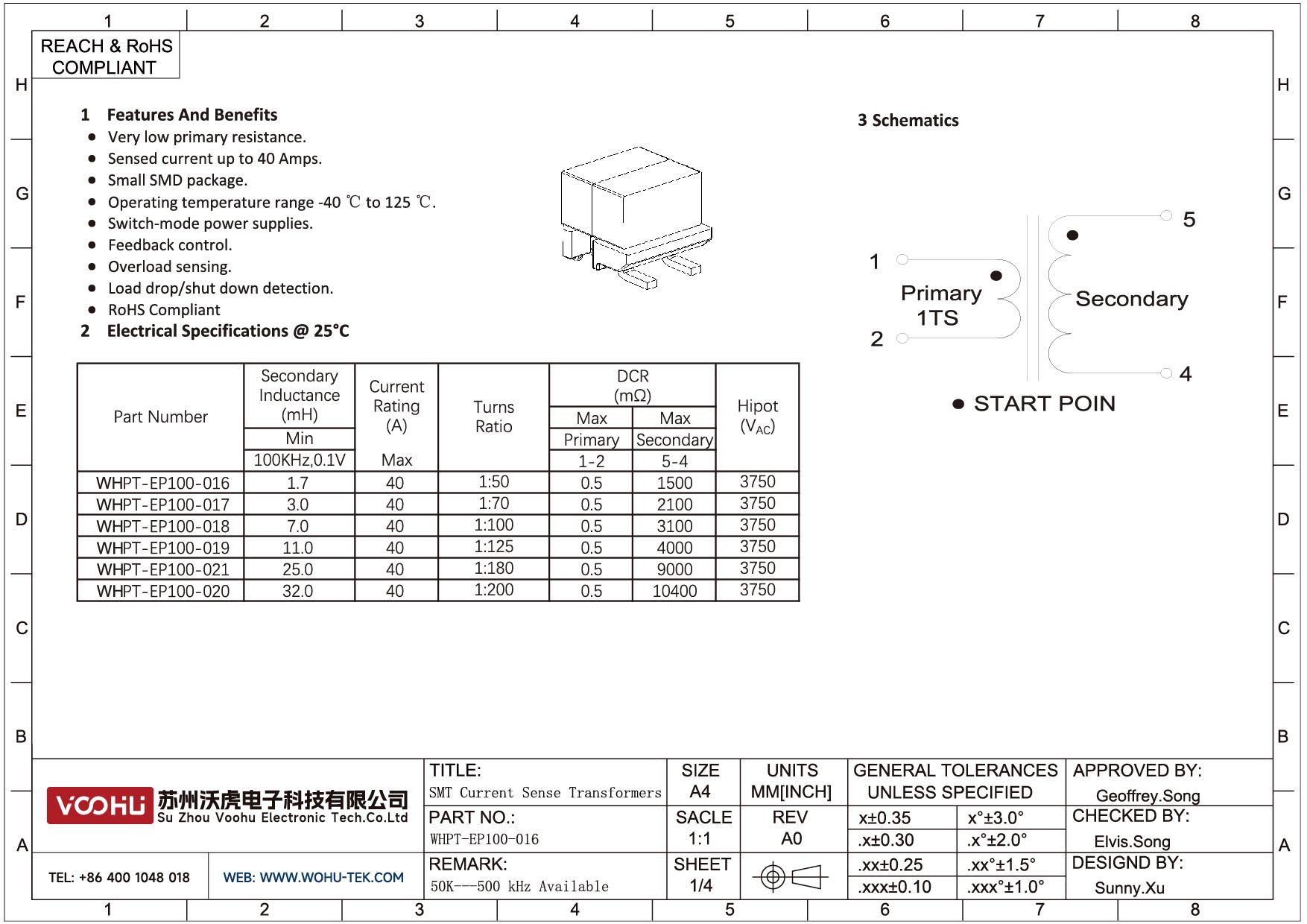

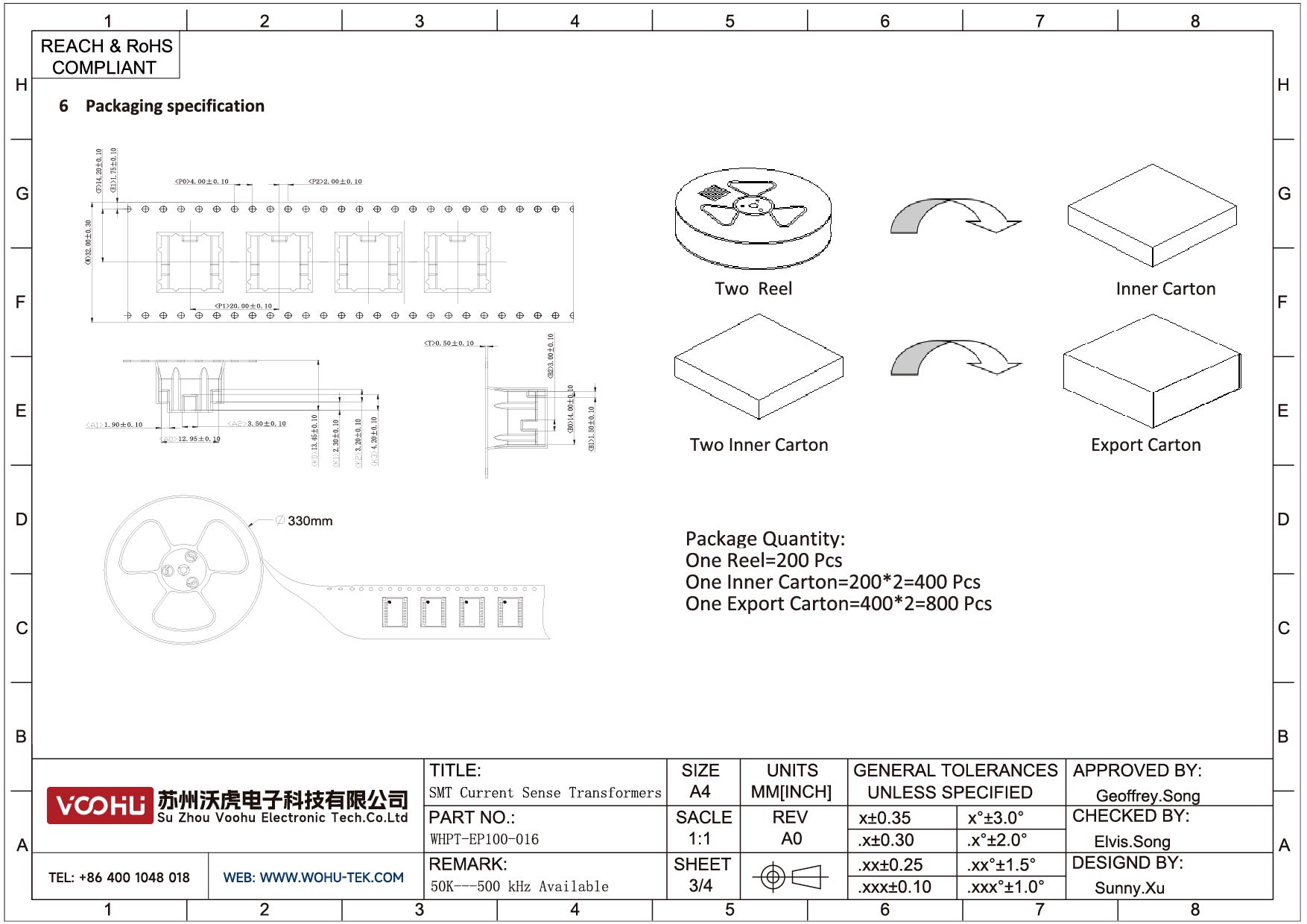

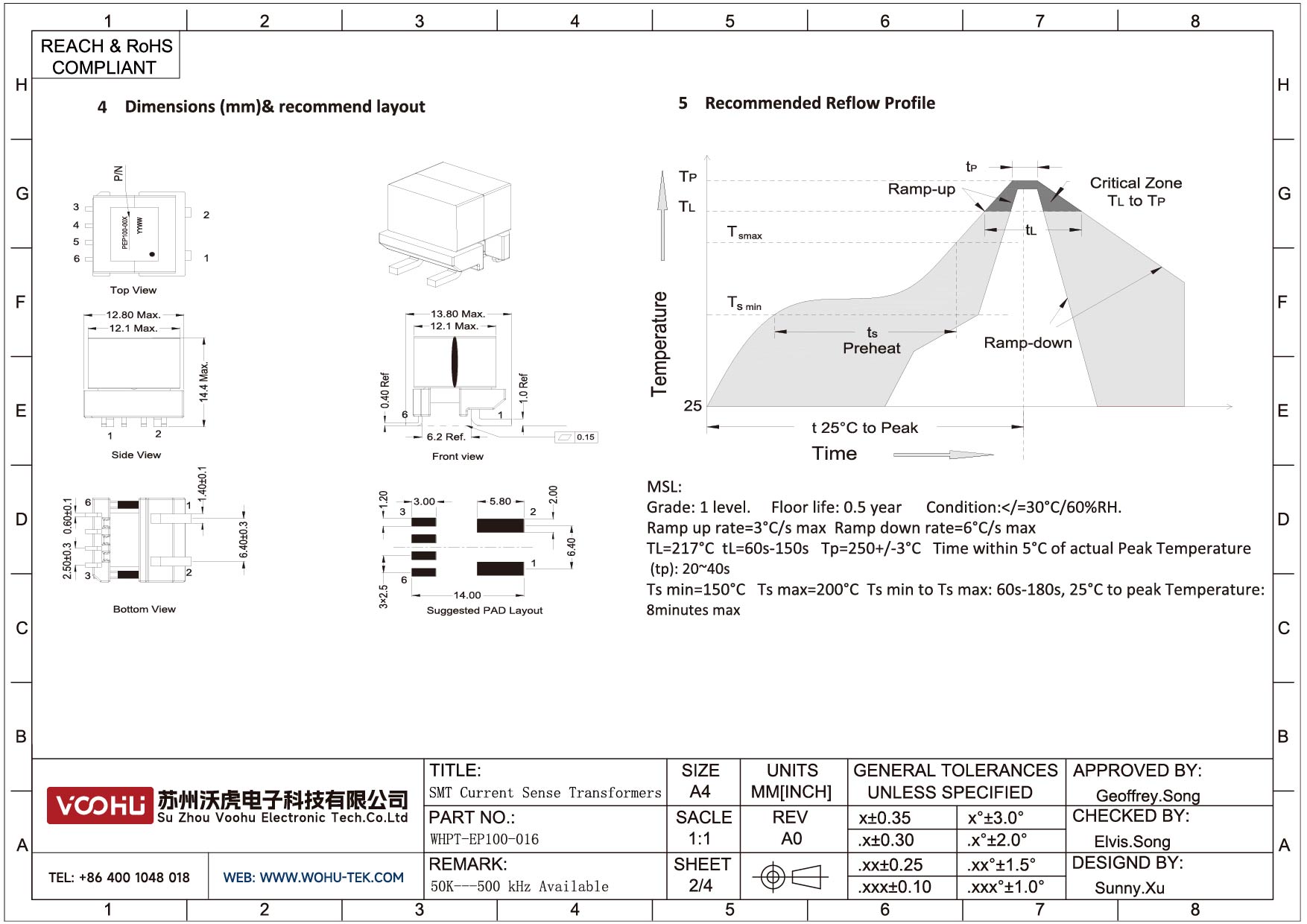

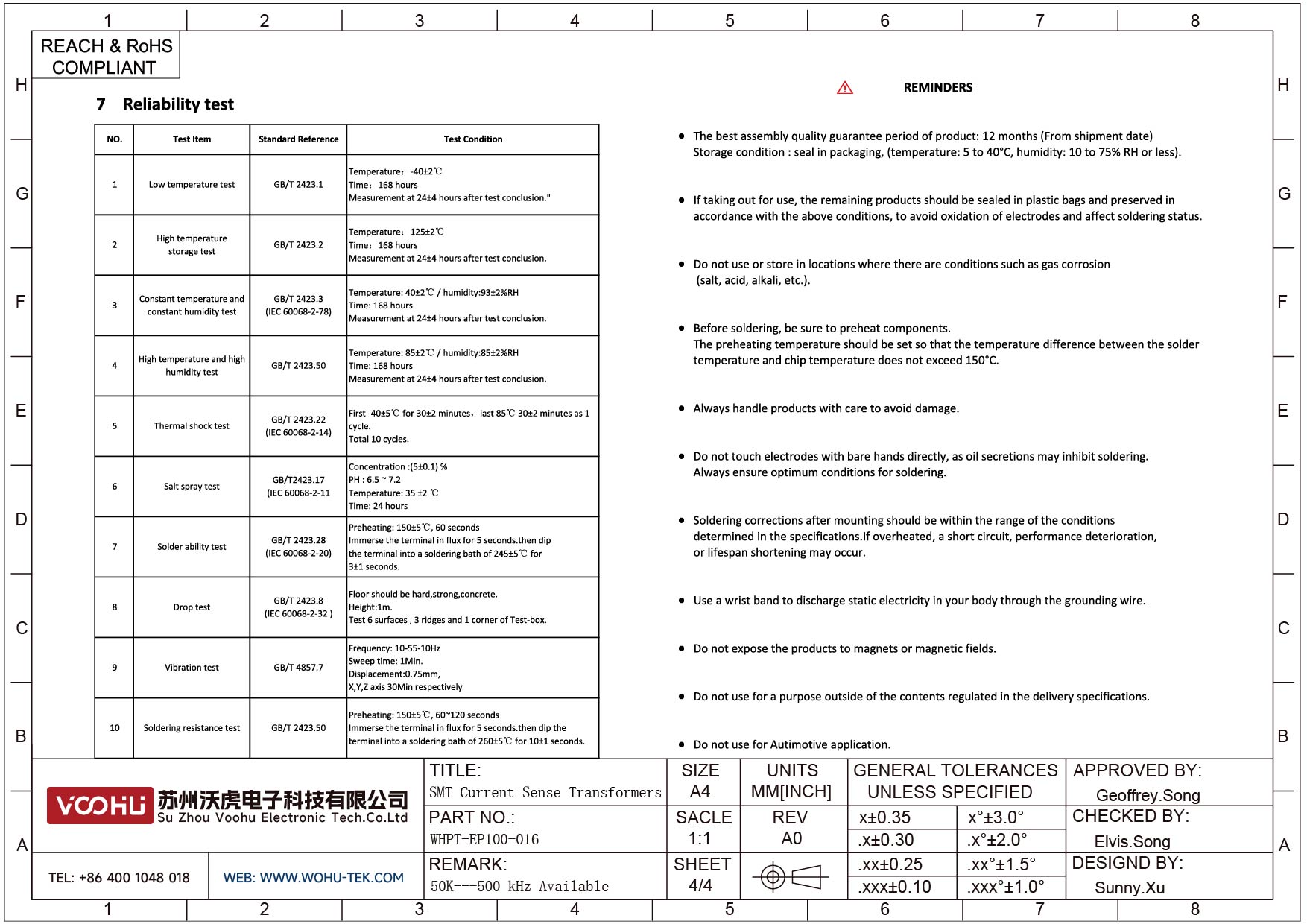

产品参数
L(μH)
1700
最大 IR(A)
40
匝数比
1:50
最大 DCR1(mΩ)
0.5
最大 DCR2(mΩ)
1500
隔离(VAC)
3750
尺寸
EP10
解决方案
Ethernet
SPE
CAN
RS485
LVDS
lsolated SPl
PoE
Push-Pull converter
技术资源与设计支持
品质认证
样品申请
FAQ 电流互感器：WHPT-EP100-016
Q
沃虎电子拥有哪些认证？
›
A
沃虎电子持有ISO9001:2015国际质量体系认证、ISO 14001:2015环境认证、RoHS环境认证、REACH认证和CE认证。
Q
如何快速找到适合我项目的产品？
›
A
在沃虎官网您可以通过产品分类或参数筛选（如速率、封装、工作温度、电流等）快速在线选型；也可访问“解决方案”页面，查看与您需求匹配的推荐方案。如需进一步支持，可直接联系技术支持团队，提供应用场景，我们将为您精准推荐最优方案。
Q
电流互感器（CT）在开关电源中的作用是什么？
›
A
电流互感器主要用于：①原边电流检测——监测功率开关管（如MOSFET或IGBT）的漏极/集电极电流，实现逐周期过流保护；②副边电流采样——在输出侧检测电感或变压器电流，用于恒流控制或输出限流；③无损耗电流检测——相比采样电阻，CT不引入额外功率损耗（尤其在高压大电流场合）；④隔离电流反馈——将高压侧电流信号隔离传输到低压控制IC，同时提供共模噪声抑制。
Q
如何计算电流互感器的匝数比和采样电阻？
›
A
①确定原边峰值电流Ip（如5A）和副边采样电压要求（如控制IC的OCP阈值Vcs=1V）；②选定副边电流值Is（通常取mA级，如50mA），则匝数比N = Ip / Is = 5A / 0.05A = 100，即Np:Ns = 1:100；③采样电阻Rs = Vcs / Is = 1V / 0.05A = 20Ω；④需考虑磁芯复位——一般用二极管和齐纳管钳位，确保伏秒积平衡，防止磁芯饱和。实际设计时还需考虑互感器励磁电感和漏感对测量精度的影响。
Q
电流互感器用于脉冲电流检测时，如何避免磁芯饱和？
›
A
①选择高磁导率（μ_i）和低剩磁（Br）的磁芯材料，如铁氧体（PC40/PC95）或纳米晶磁芯；②确保伏秒积不超过磁芯的伏秒容量：V·t_max < Ns·Ae·ΔB，其中ΔB一般取0.2~0.3T（铁氧体）；③在互感器输出端并联低阻值电阻（前述Rs）并串联二极管，使励磁能量在每个开关周期内复位；④对于占空比接近50%的对称波形（如桥式变换器），可使用自复位方式；对于单端拓扑（如反激），必须使用强制复位电路（如并联稳压管+电阻）。
