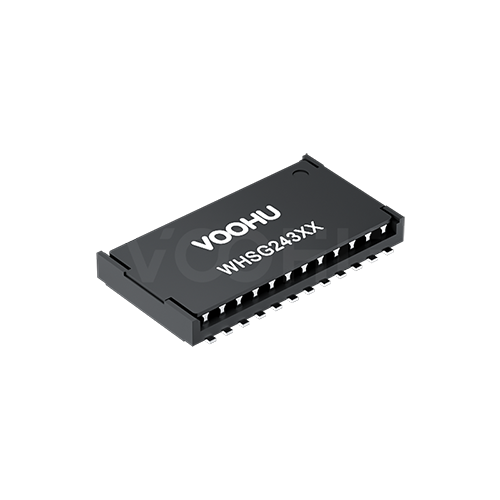

WHSG24301JM 千兆网络变压器
单口千兆网络变压器（以太网变压器），24脚SMD贴片封装，隔离耐压1500Vrms，不支持PoE。工作温度−55～+125°C。
- 数据速率
- 千兆（10/100/1000BASE-T）
- 端口数
- 单口
- 安装方式
- SMD贴片
- 隔离耐压
- 1500Vrms
- PoE
- 不支持PoE
- 工作温度
- −55～+125°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSG24301JM。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHSG24301JM 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHSG24301JM
WHSG24301JM 能用在 -55 °C 的严苛环境设备上吗？
可以，WHSG24301JM 的器件工作温度为 -55 °C 至 +125 °C，是本系列千兆产品中最宽的一档。 但要先确认两件事：它不带 PoE，端口必须由设备本地供电；-55 °C 是器件下限，不等于整机已具备低温冷启动能力，链路能否在低温建立取决于 PHY、线缆与整机热起动过程，需要在目标配置上实测。
WHSG24301JM 不带 PoE，它的中心抽头要怎么接？
接共模端接网络，不能接供电——WHSG24301JM 的中心抽头 TXCT 与 TDCT 没有 DC balance current 标称，端接元件取值按目标 PHY 的参考设计确定。
WHSG24301JM 的物料可以和器件一样按 -55 °C 存放吗？
不可以。带原包装的物料按 +10 °C 至 +40 °C 管理。 WHSG24301JM 规格书把通电工作的温度范围与带包装物料的存放条件分开列出，仓储受后者约束。最容易出问题的是仓储与在途——器件工作温度很宽，容易默认整箱物料也可以放在高温或严寒仓位。
