WHSG24F01ATG 单口 SMD 千兆 PIN24 PoE 以太网变压器

首页 / 产品中心

以太网变压器

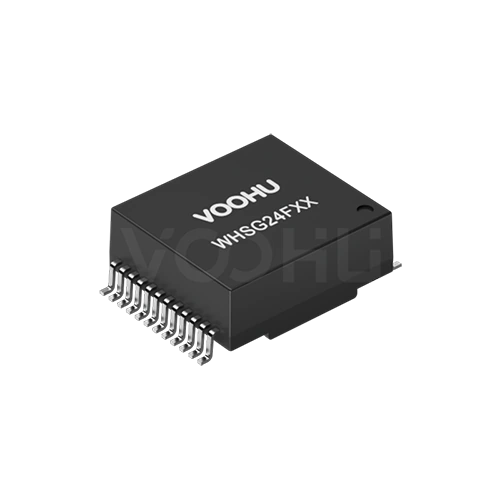

WHSG24F01ATG 千兆PoE网络变压器

单口千兆网络变压器（以太网变压器），24脚SMD贴片封装，隔离耐压1500Vrms，支持PoE（最大350mA）。工作温度−40～+85°C。

数据速率: 千兆（10/100/1000BASE-T）
端口数: 单口
安装方式: SMD贴片
隔离耐压: 1500Vrms
PoE: PoE（最大350mA）
工作温度: −40～+85°C

产品规格书获取报价 / 样品 + 加入询价单可替代物料可替代 Pulse（普思电子） H5008NL 技术支持 3D 模型产品封装联系我们

质量与合规

证书 ISO 9001

证书 ISO 14001

检测报告欧盟RoHS

检测报告 REACH

点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSG24F01ATG。

01规格参数

WHSG24F01ATG 规格参数

选型参数

参数数值

数据速率千兆（10/100/1000BASE-T）

端口数单口

工作温度 −40～+85°C

PoE PoE（最大350mA）

安装方式 SMD贴片

引脚数 24

引脚间距 1.0mm

电气性能

参数数值

隔离耐压 1500Vrms

数值取自本料号已发布的资料（参数、问答与评测报告），以规格书为准。

WHSG24F01ATG需要样品，或者表里没有的参数？联系我们的 FAE 团队。获取报价 / 样品 + 加入询价单

02替代料对照

WHSG24F01ATG 可替代的竞品型号

提交替代评估 →

沃虎 VOOHU WHSG24F01ATG 可替代 Pulse（普思电子） H5008NL，详细对比见下方评测报告。

品牌型号兼容程度主要差异依据

品牌Pulse（普思电子）型号H5008NL 兼容程度可替代主要差异— 依据评测报告 →

以上结论来自沃虎替代评测报告；兼容程度以对比报告与双方规格书为准，替换前建议申请样品验证。

03应用

WHSG24F01ATG 的典型应用

交换机与路由器
无线AP
IP摄像头
工业控制设备

典型应用电路

网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。

PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。

典型应用仅供参考，请以PHY厂商的参考设计为准。

配套器件

设计注意事项

01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →

按应用场景的参考设计：工业控制安防监控数据通信

WHSG24F01ATG不确定与你的 PHY 和布局是否匹配？可以让工程师帮你看一下设计。获取报价 / 样品 + 加入询价单

04文件

规格书、CAD 与检测报告

资料下载中心 →

WHSG24F01ATG 规格书 (PDF)2024-11-25 · 本型号下载 ↓
3D 模型（STEP）2026-06-10 · 本型号下载 ↓
产品封装2025-12-26 · 本型号下载 ↓
以太网变压器可靠性试验（视频）最新版 · 同系列产品查看 →
网络变压器欧盟RoHS报告最新版 · 同系列产品查看 →
REACH SVHC检测报告最新版 · 通信电子元器件查看 →

WHSG24F01ATG需要别的文件格式，或者要样品做测试？联系我们的 FAE 团队。获取报价 / 样品 + 加入询价单

05质量

质量与合规

文件编号签发 / 检测机构日期适用范围操作

证书证书 · 公司 ISO 9001:2015编号 19826Q02503R101 质量管理体系（GB/T 19001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16

19826Q02503R101 北京新纪源认证有限公司有效期2026-10-17 至 2029-10-16 公司查看 PDF → 验真 → 证书覆盖范围：精密电子连接器研发和销售

证书证书 · 公司 ISO 14001:2015编号 19826E01323R101 环境管理体系（GB/T 24001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16

19826E01323R101 北京新纪源认证有限公司有效期2026-10-17 至 2029-10-16 公司查看 PDF → 验真 → 证书覆盖范围：精密电子连接器研发和销售

检测报告检测报告 · 网络变压器欧盟RoHS编号 WTH26H06190301C 2011/65/EU及(EU) 2015/863，10项深圳市沃特虹彩检测技术有限公司出具 2026-07-31

WTH26H06190301C 深圳市沃特虹彩检测技术有限公司出具2026-07-31 网络变压器查看 PDF →

检测报告检测报告 · 通信电子元器件 REACH SVHC编号 WTH26H06167853C 253项深圳市沃特虹彩检测技术有限公司出具 2026-07-01

WTH26H06167853C 深圳市沃特虹彩检测技术有限公司出具2026-07-01 通信电子元器件查看 PDF →

ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。

06订货

订货与交付

06.1

样品

支持样品评估，部分型号可免费申请，具体由FAE确认。

获取报价 / 样品 →

06.2

小批量

到 VOOHU 商城在线购买 →

07对比

同系列参数对比

红色为与本型号不同的参数，数据取自各型号官网参数

参数 WHSG24F01ATG本型号 WHSG24719PTG WHSG24701-2KG

数据速率千兆（10/100/1000BASE-T）千兆（10/100/1000BASE-T）千兆（10/100/1000BASE-T）

安装方式 SMD贴片 SMD贴片 SMD贴片

端口数单口单口单口

引脚数 24 24 24

引脚间距 1.0mm 1.27mm 1.27mm

工作温度 −40～+85°C −40～+85°C 0～+70°C

隔离耐压 1500Vrms 1500Vrms 3000Vrms

PoE PoE（最大350mA） PoE++（最大900mA）不支持PoE

WHSG24F01ATG不确定同系列里该选哪一个？告诉我们的 FAE 团队，由他们建议送样型号。获取报价 / 样品 + 加入询价单

08FAQ

FAQ 以太网变压器：WHSG24F01ATG

WHSG24F01ATG 支持 PoE 吗？

规格书里没有 PoE 电流项，因此不能按 PoE 器件选用，端口要由设备本地供电。需要网线供电时必须在选型阶段换型号——中心抽头没有直流电流能力标称，做完板子再改电路是拿不到供电能力的。同为 24 PIN 单端口贴片式的型号里，有一款把 `每 channel 360 mA／全通道 720 mA` 两个值都印在了规格书上，做端口预算时不用再猜口径。

WHSG24F01ATG 和 WHSG24015G 有什么区别？

工作温度档不同：WHSG24F01ATG 是 -40 °C 至 +85 °C，WHSG24015G 是 0 °C 至 +70 °C。两颗的电感、直流电阻、匝比、插损、回损、串扰、共模抑制与隔离耐压逐值相同，都不带 PoE。整机要在 0 °C 以下上电、或长时间高于 +70 °C 运行时选 WHSG24F01ATG；室内恒温场合两者皆可，按供货与价格定。

WHSG24F01ATG 怎么供货？一卷多少颗？

编带盘装，一卷 500 pcs，卷盘直径 ø330 mm；一个内箱 2 卷共 1000 pcs，一个出口箱 5 个内箱共 5000 pcs。 WHSG24F01ATG 是贴片式器件，走回流焊。本产品线不同封装的卷装数量并不一致——同为 24 PIN 单端口的另一款是 800 pcs／卷，排产和备料时按本款的数量算。
