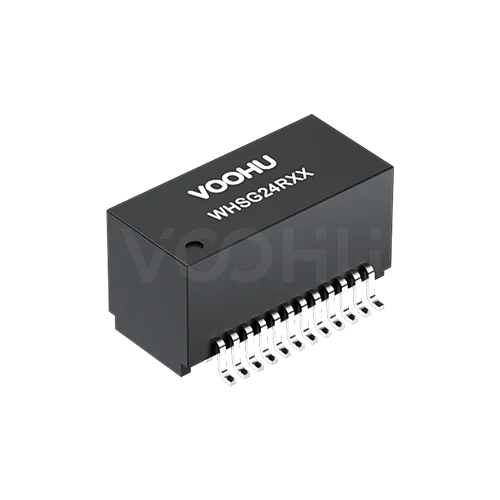

WHSG24R02C0 千兆4PPoE网络变压器
单口千兆网络变压器（以太网变压器），24脚SMD贴片封装，隔离耐压1500Vrms，支持4PPoE（最大1440mA）。工作温度−40～+85°C。
- 数据速率
- 千兆（10/100/1000BASE-T）
- 端口数
- 单口
- 安装方式
- SMD贴片
- 隔离耐压
- 1500Vrms
- PoE
- 4PPoE（最大1440mA）
- 工作温度
- −40～+85°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSG24R02C0。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHSG24R02C0 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHSG24R02C0
WHSG24R02C0 能用在 70W PoE 的室外 AP 或球机上吗？
可以，但 WHSG24R02C0 的 -40 °C 至 +85 °C 已包含器件自身温升，因此要按环境温度与自热的合计不超过 +85 °C 核算，而不是直接拿环境温度对照这条规格。
WHSG24R02C0 的 PoE 直流走哪几个引脚？
走四个中心抽头：线缆侧 MCT1、MCT2、MCT3、MCT4 在 24、21、18、15 脚，芯片侧 TCT1 至 TCT4 在 1、4、7、10 脚。 四条路径要按 720 mA/channel 均衡设计——1440 mA 是该端口两个 channel 合计的能力（720 × 2），不是可以集中到一两条铜箔上的余量。这些引脚号只对 WHSG24R02C0 成立，换料必须重新核对原理图。
WHSG24R02C0 能不能沿用现有 1.27 mm 的 24 PIN 焊盘？
不能。WHSG24R02C0 的引脚间距是 1.00 mm，与本系列多数 24 PIN 千兆型号的 1.27 mm 不同，焊盘无法通用。
