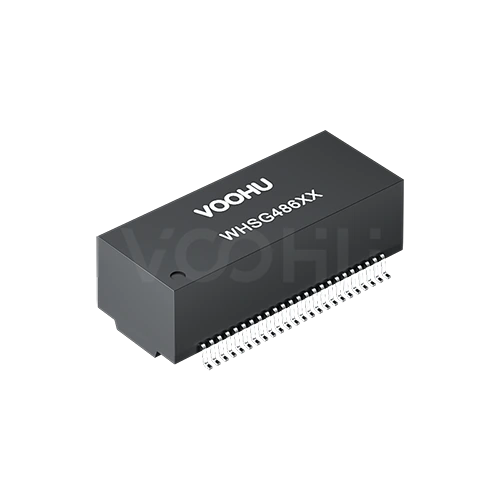

WHSG48601-2PTG 千兆PoE+网络变压器
双口千兆网络变压器（以太网变压器），48脚SMD贴片封装，隔离耐压1500Vrms，支持PoE+（最大720mA）。工作温度−40～+85°C。
- 数据速率
- 千兆（10/100/1000BASE-T）
- 端口数
- 双口
- 安装方式
- SMD贴片
- 隔离耐压
- 1500Vrms
- PoE
- PoE+（最大720mA）
- 工作温度
- −40～+85°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSG48601-2PTG。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHSG48601-2PTG 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHSG48601-2PTG
WHSG48601-2PTG 和 WHSG48603PTG 有什么区别？
机械尺寸、脚位网名、PoE 标称和电气数值都相同，差别在原理图的画法：WHSG48601-2PTG 的八条通道各自独立，WHSG48603PTG 把相邻两条通道网线侧的共模扼流圈画成耦合的一对。 与之呼应，两份规格书的串扰项写法也不同——WHSG48601-2PTG 写 `Cross Talk`，WHSG48603PTG 写 `Cross Talk (Adjacent Channels)`。两颗共用同一套焊盘，换型不用改 PCB，但内部结构不同，EMC 要重新验证。
WHSG48601-2PTG 的 -40 °C 至 +85 °C 是环境温度还是器件温度？
是器件温度。WHSG48601-2PTG 的图纸在工作温度这一行括注了「含温升」，也就是这个范围已经把器件自身发热算进去了。 热设计时按器件实测温度对照即可，不需要在这个范围之外再单独扣一段余量。对 PoE 件来说这一点更值得留意——供电电流本身就会带来额外发热，如果口径不清，很容易把余量重复扣两遍。本产品线只有少数型号写出了这个口径，其余型号不能平移这条结论。
WHSG48601-2PTG 的封装尺寸是多少？
本体 30.00 × 12.20 mm，高 9.95 mm。 含引脚宽 15.24 mm，间距 1.02 mm，48 个焊端共面度 0.10 mm。需要注意的是，WHSG48601-2PTG 的建议焊盘与同为 48 PIN 双端口的贴片式非 PoE 型号一致，但本体比它们更长也更高——那一组是 27.80 mm 长、7.50 mm Max 高。焊盘可以沿用，器件占用的空间和净高要求要按本款重新核。
08工程支持
直接联系工程师
需求类型
选择需求类型，填写对应字段
需求已提交
工程师将在 1 个工作日内通过您留下的联系方式与您联系。
