WHSG50001TG 千兆PoE网络变压器

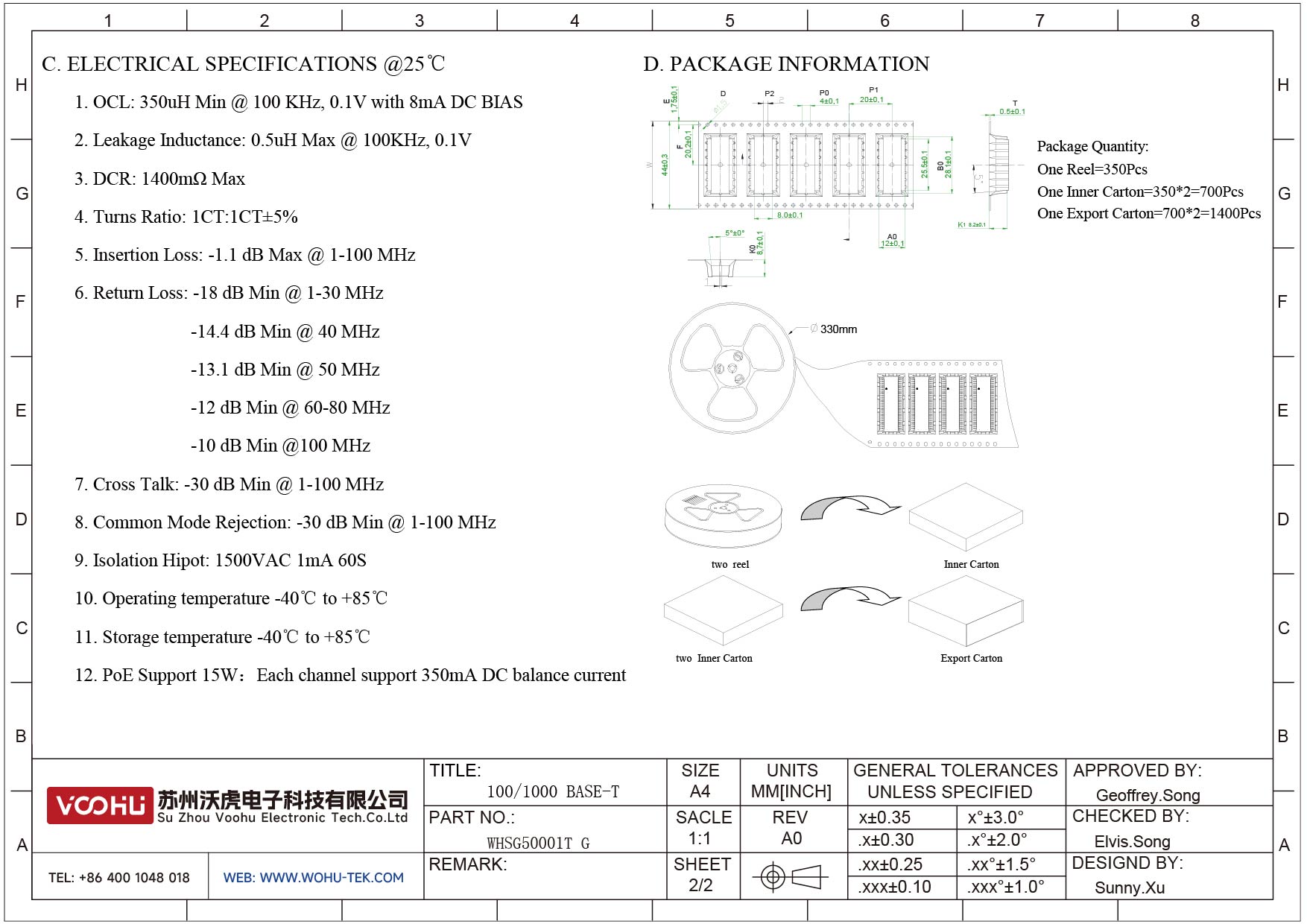

是每个 channel 的。WHSG50001TG 的规格书原文写「PoE Support 15W：Each channel support 350mA DC balance current」——作用范围直接写在了句子里。 15 W 对应 IEEE 802.3af 一档的 PSE 端口输出上限。做端口供电预算时按每个 channel 的中心抽头都能承担 350 mA 来算，不要把这个值乘以线圈数量。

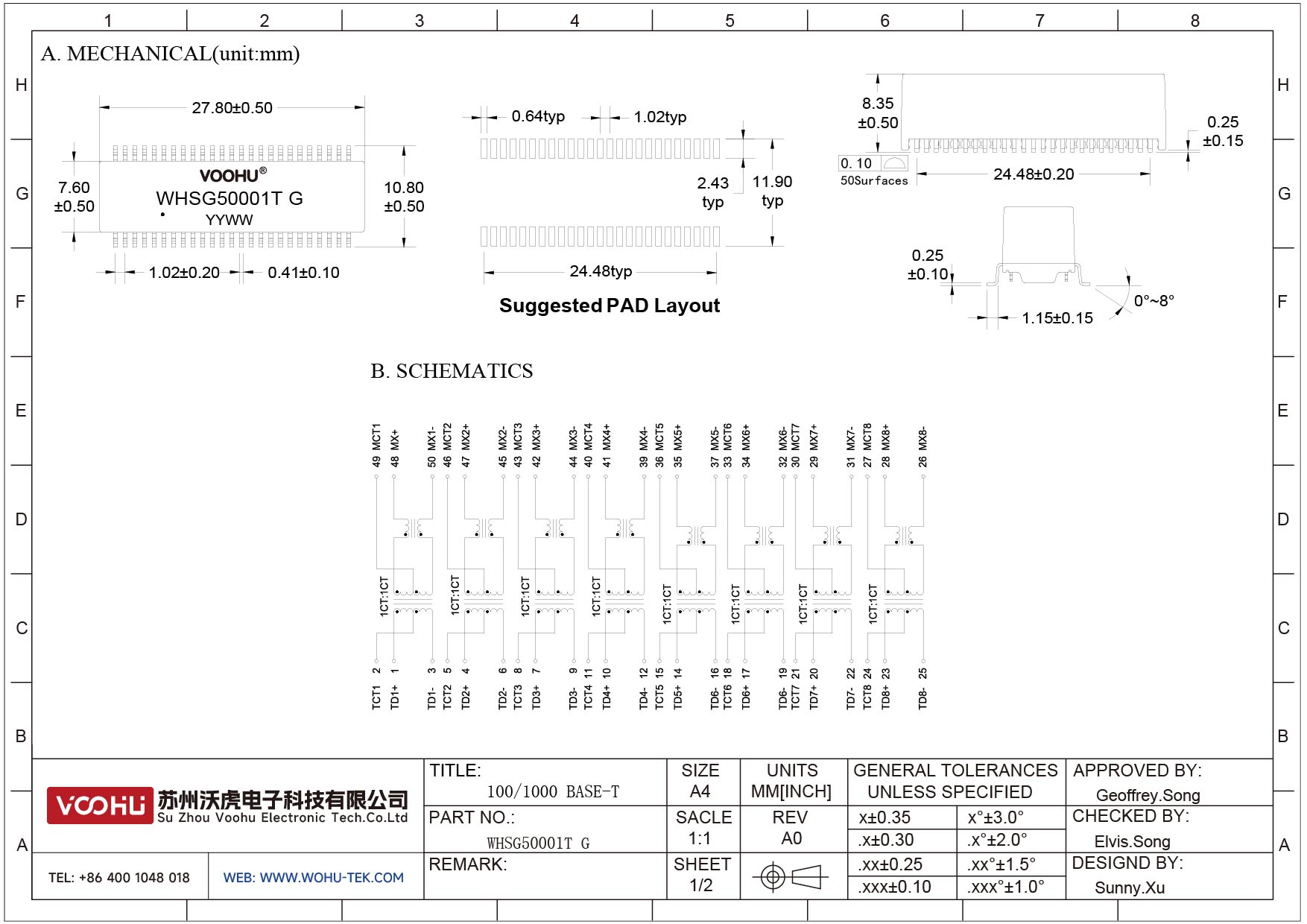

1–25 脚是 `TCT1–TCT8` 与 `TD1±–TD8±`，26–50 脚是 `MCT1–MCT8` 与 `MX1±–MX8±`；其中 13 脚与 38 脚不接。 WHSG50001TG 内部是 8 个 `1CT:1CT` 单元，两个千兆端口各占 4 个 channel，共模扼流圈接在 26–50 脚一侧。这一族的中心抽头前缀是 `TCT` 与 `MCT`，与 48 PIN 族的 `TCT`／`CMT` 不是同一套写法，画封装时按本款图纸核对。

焊盘一样，脚位分配不一样，不能直接互换。WHSG50001TG 的 1 脚是 `TD1+`、2 脚是中心抽头 `TCT1`；WHSG50009G 正好相反，1 脚是 `TCT1`、2 脚是 `TD1+`。 这个对调贯穿全部八条通道。两颗的外形、焊盘、电气指标确实相同，器件也能贴到同一块板上，但走线要重画——直接换料会把差分线接到中心抽头上。另外 WHSG50001TG 带 PoE（每 channel 350 mA）且工作温度为 -40 °C 至 +85 °C，WHSG50009G 不带 PoE、0 °C 至 +70 °C。
