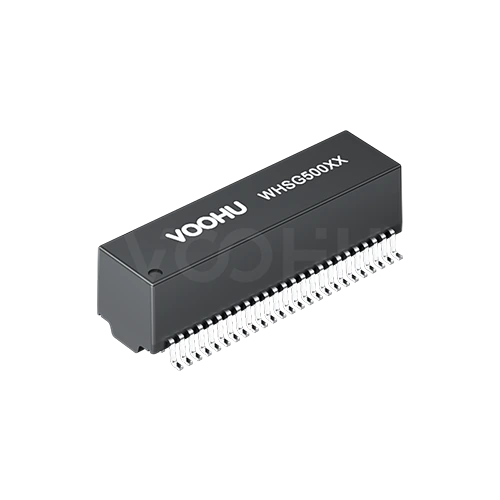

WHSG50002P1 千兆4PPoE网络变压器
双口千兆网络变压器（以太网变压器），50脚SMD贴片封装，隔离耐压1500Vrms，支持4PPoE（最大1200mA）。工作温度0～+70°C。
- 数据速率
- 千兆（10/100/1000BASE-T）
- 端口数
- 双口
- 安装方式
- SMD贴片
- 隔离耐压
- 1500Vrms
- PoE
- 4PPoE（最大1200mA）
- 工作温度
- 0～+70°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSG50002P1。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHSG50002P1 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHSG50002P1
WHSG50002P1 支持哪一等级的 PoE？
规格书写明两个端口支持 4PPoE，符合 IEEE 802.3bt，并给出 1200 mA 的电流能力。 这一行把 1200 mA 与「Full ports」写在一起，但没有进一步说明它是每个磁性 channel、单端口四通道合计还是两端口合计，因此该数值应按原文理解，不拆分也不乘端口数。做端口供电预算时，请把目标每端口电流与拓扑告诉我们，由 VOOHU沃虎按现行受控资料确认适用范围。
WHSG50002P1 的工作温度只到 +70 °C，对整机热设计意味着什么？
+70 °C 是环境温度与器件自热的合计上限，不是允许的环境温度，因此可用的环境温度余量比看上去更紧。 规格书对本型号明确写明工作温度包含器件温升，这意味着不能在 +70 °C 环境的基础上再叠加一次温升预算。在双端口同时供电的工况下，器件自热是主要变量，应在整机最高计划内部温度与最不利风道下实测器件温点。如果设备需要在 0 °C 以下上电，本型号不适用，需改选工作温度下限为 -40 °C 的方案，但该方案的 PoE 口径与引脚定义可能不同，属于需要重新评估的换型。
WHSG50002P1 的 50 个引脚，哪些属于第一个端口？
按连续分区排列：第一个端口占用 MCT1–MCT4 与对应的 MX、TCT、TD 网络，第二个端口占用 MCT5–MCT8 一组。 以第一通道为例，MCT1 在 49 脚、MX1+ 在 48 脚、MX1- 在 50 脚，芯片侧对应 TCT1 在 2 脚、TD1+ 在 1 脚、TD1- 在 3 脚。请注意引脚号必须取自本型号原理图：同为 50 PIN、1.02 mm、外形完全相同的 WHSG50015P0，其 MCT1 在 50 脚而不是 49 脚，两款不能共用网表。
