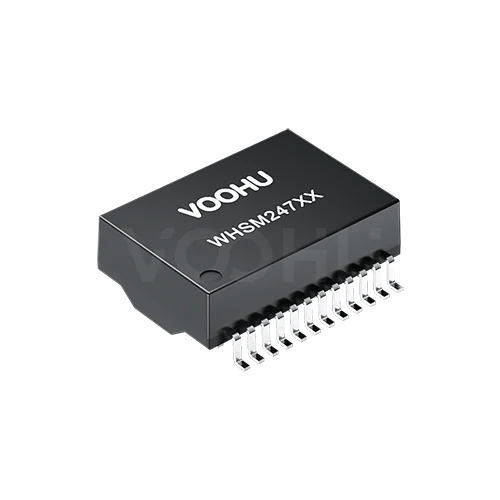

WHSM24702N0 10G Base-T 单口 24PIN 以太网变压器

首页 / 产品中心

以太网变压器

WHSM24702N0 万兆网络变压器

单口万兆网络变压器（以太网变压器），24脚SMD贴片封装，隔离耐压1500Vrms，不支持PoE。工作温度0～+70°C。

数据速率: 万兆（10GBASE-T）
端口数: 单口
安装方式: SMD贴片
隔离耐压: 1500Vrms
PoE: 不支持PoE
工作温度: 0～+70°C
