WHSQ24015G 2.5G/5G4PPoE网络变压器
单口2.5G/5G网络变压器（以太网变压器），24脚SMD贴片封装，隔离耐压1500Vrms，支持4PPoE（最大720mA）。工作温度0～+70°C。
- 数据速率
- 2.5G/5GBASE-T
- 端口数
- 单口
- 安装方式
- SMD贴片
- 隔离耐压
- 1500Vrms
- PoE
- 4PPoE（最大720mA）
- 工作温度
- 0～+70°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSQ24015G。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHSQ24015G 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路

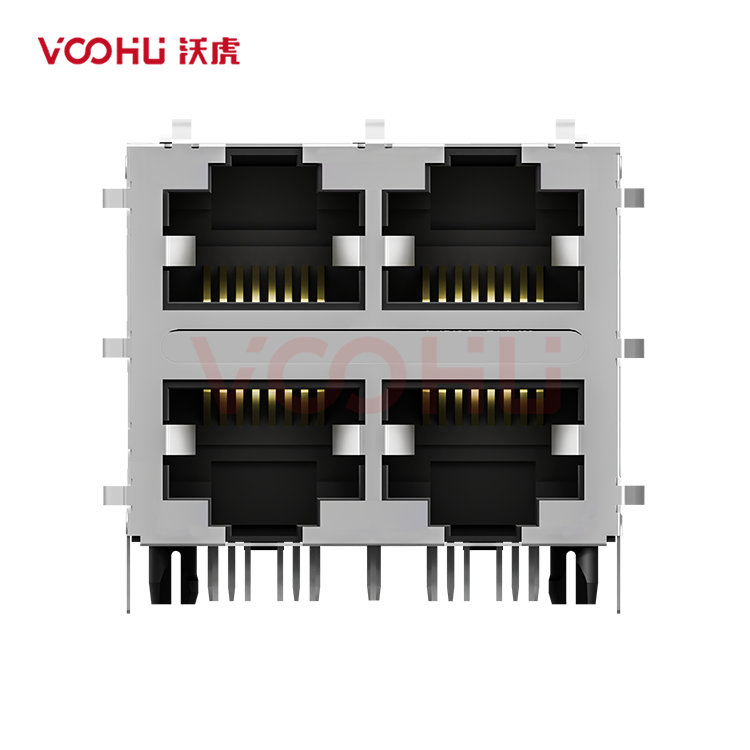

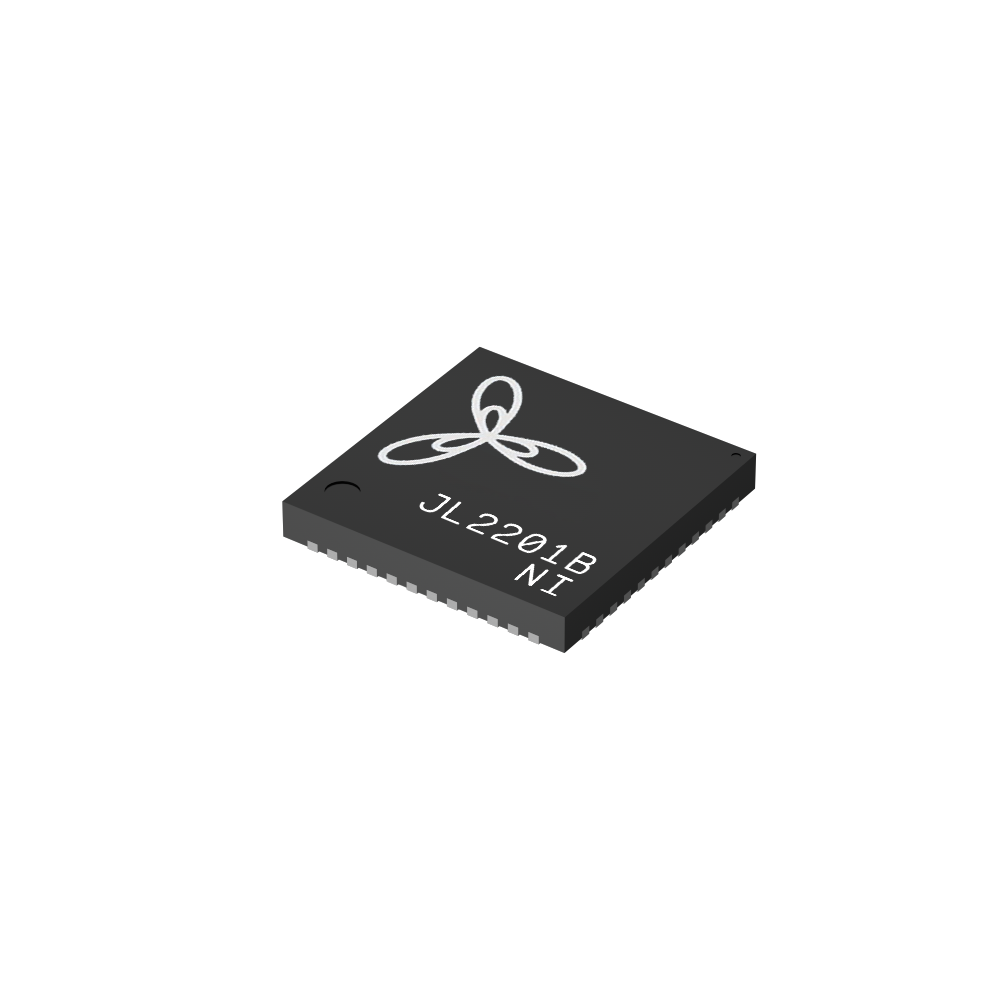

网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHSQ24015G
WHSQ24015G 能带多大 PoE 负载？
规格书写每个磁性 channel 支持 350 mA DC balance current，四对线合计最大 PoE 为 30 W。 350 mA 是单条中心抽头路径的能力，规格书没有给出全通道合计值，因此不能用 350 mA 乘以四来推算端口总电流。WHSQ24015G 的规格书也没有印任何 IEEE 802.3 条款名或 PoE 等级名，30 W 只是本款自己的表述，不构成对某一等级的合规声明。布铜时按每条 350 mA 均衡设计四条路径，铜宽依实际铜厚与允许温升计算。
WHSQ24015G 适合什么设备？
适合器件温度处于 0 °C 至 +70 °C、且端口需要经中心抽头供电的室内 2.5G/5G 应用。 WHSQ24015G 是单端口、24 PIN 的贴片式 2.5/5G BASE-T 变压器，典型场景是带供电口的多千兆交换机、室内无线接入点与摄像机的网口侧。两种情况下本款不适用：设备要在 0 °C 以下上电，或单条中心抽头路径的稳态电流会超过 350 mA。
同为 24 PIN 单端口的 WHSQ24015G 和 WHSQ24015T0 怎么选？
看端口要不要经中心抽头过电流：WHSQ24015G 标出每 channel 350 mA DC balance current，WHSQ24015T0 的电气块没有任何电流项，是非 PoE 件。 温度方向恰好相反：WHSQ24015T0 覆盖 -40 °C 至 +85 °C，WHSQ24015G 为 0 °C 至 +70 °C。两款外形、建议焊盘与高频指标一致，因此「宽温版就是带 PoE 版」的推断在这里不成立，型号后缀也不能用来判断电流能力，必须回到各自规格书。
