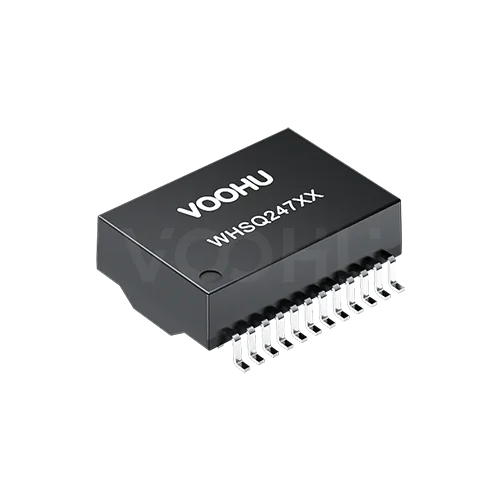

WHSQ24706G 2.5G/5GPoE网络变压器
单口2.5G/5G网络变压器（以太网变压器），24脚SMD贴片封装，隔离耐压1500Vrms，支持PoE（最大350mA）。工作温度0～+70°C。
- 数据速率
- 2.5G/5GBASE-T
- 端口数
- 单口
- 安装方式
- SMD贴片
- 隔离耐压
- 1500Vrms
- PoE
- PoE（最大350mA）
- 工作温度
- 0～+70°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSQ24706G。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHSQ24706G 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHSQ24706G
WHSQ24706G 支持 PoE 吗？
不支持。WHSQ24706G 的规格书没有为中心抽头标注任何 DC balance current 能力——电气块 11 项里没有电流项，中心抽头不能作为供电路径。 中心抽头按目标 PHY 的参考设计端接即可。若这个端口要送电，同封装、同引脚定义的 WHSQ24706-2PTG 印有每 channel 1200 mA，是尺寸完全不变的直接对应型号；它同时是宽温件，工作温度也与本款不同，选定前按目标端口的稳态电流与温度范围复核。
WHSQ24706G 能用在室外或工业现场吗？
不建议。WHSQ24706G 的工作温度是 0 °C 至 +70 °C，属于室内设备的温度带，不覆盖会低于 0 °C 的室外或无空调的工业现场。 规格书另给了 -40 °C 至 +85 °C 的储存温度，那是不通电存放的允许区间，不能据此认为设备可以在 -40 °C 开机。需要宽温时，同封装同引脚的 WHSQ24702-1PTG 与 WHSQ24706-2PTG 的工作温度都到 -40 °C 至 +85 °C。器件温度还须计入整机内部自热，本款规格书未给温升数据，最终以整机实测为准。
WHSQ24706G 的 MSL 等级是多少？回流焊按什么条件走？
WHSQ24706G 为 MSL Grade 1，floor life 0.5 year，条件为 30 °C / 60% RH 以下。 MSL 1 意味着常规车间湿度下不需要额外的烘烤与真空袋管控，这一点在排产时通常比曲线本身更省事。回流曲线峰值为 250 °C ±3 °C，液相线以上 60 s 至 150 s；升温速率限 3 °C/s、降温速率限 6 °C/s。曲线各段与湿敏条件都完整印在 WHSQ24706G 的规格书上，产线可直接按它建炉温档。
