WHSQ24B04T0 单口 SMD 2.5G/5G BASE-T PIN24 以太网变压器

首页 / 产品中心

以太网变压器

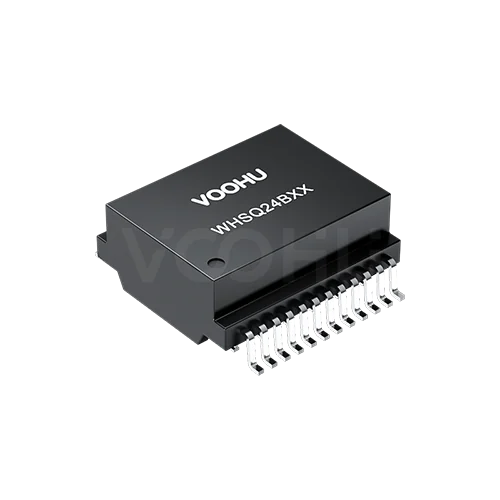

WHSQ24B04T0 2.5G/5G网络变压器

单口2.5G/5G网络变压器（以太网变压器），24脚SMD贴片封装，隔离耐压1500Vrms，不支持PoE。工作温度−40～+85°C。

数据速率: 2.5G/5GBASE-T
端口数: 单口
安装方式: SMD贴片
隔离耐压: 1500Vrms
PoE: 不支持PoE
工作温度: −40～+85°C

产品规格书获取报价 / 样品 + 加入询价单技术支持 3D 模型产品封装联系我们

质量与合规

证书 ISO 9001

证书 ISO 14001

检测报告欧盟RoHS

检测报告 REACH

点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSQ24B04T0。

01规格参数

WHSQ24B04T0 规格参数

选型参数

参数数值

数据速率 2.5G/5GBASE-T

端口数单口

工作温度 −40～+85°C

PoE 不支持PoE

安装方式 SMD贴片

引脚数 24

引脚间距 1.02mm

电气性能

参数数值

隔离耐压 1500Vrms

数值取自本料号已发布的资料（参数、问答与评测报告），以规格书为准。

WHSQ24B04T0需要样品，或者表里没有的参数？联系我们的 FAE 团队。获取报价 / 样品 + 加入询价单

02应用

WHSQ24B04T0 的典型应用

交换机与路由器
无线AP
IP摄像头
工业控制设备

典型应用电路

网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。

PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。

典型应用仅供参考，请以PHY厂商的参考设计为准。

配套器件

设计注意事项

01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →

按应用场景的参考设计：工业控制安防监控数据通信

WHSQ24B04T0不确定与你的 PHY 和布局是否匹配？可以让工程师帮你看一下设计。获取报价 / 样品 + 加入询价单

03文件

规格书、CAD 与检测报告

资料下载中心 →

WHSQ24B04T0 规格书 (PDF)2025-07-21 · 本型号下载 ↓
3D 模型（STEP）2026-06-24 · 本型号下载 ↓
产品封装2025-12-26 · 本型号下载 ↓
以太网变压器可靠性试验（视频）最新版 · 同系列产品查看 →
网络变压器欧盟RoHS报告最新版 · 同系列产品查看 →
REACH SVHC检测报告最新版 · 通信电子元器件查看 →

WHSQ24B04T0需要别的文件格式，或者要样品做测试？联系我们的 FAE 团队。获取报价 / 样品 + 加入询价单

04质量

质量与合规

文件编号签发 / 检测机构日期适用范围操作

证书证书 · 公司 ISO 9001:2015编号 19826Q02503R101 质量管理体系（GB/T 19001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16

19826Q02503R101 北京新纪源认证有限公司有效期2026-10-17 至 2029-10-16 公司查看 PDF → 验真 → 证书覆盖范围：精密电子连接器研发和销售

证书证书 · 公司 ISO 14001:2015编号 19826E01323R101 环境管理体系（GB/T 24001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16

19826E01323R101 北京新纪源认证有限公司有效期2026-10-17 至 2029-10-16 公司查看 PDF → 验真 → 证书覆盖范围：精密电子连接器研发和销售

检测报告检测报告 · 网络变压器欧盟RoHS编号 WTH26H06190301C 2011/65/EU及(EU) 2015/863，10项深圳市沃特虹彩检测技术有限公司出具 2026-07-31

WTH26H06190301C 深圳市沃特虹彩检测技术有限公司出具2026-07-31 网络变压器查看 PDF →

检测报告检测报告 · 通信电子元器件 REACH SVHC编号 WTH26H06167853C 253项深圳市沃特虹彩检测技术有限公司出具 2026-07-01

WTH26H06167853C 深圳市沃特虹彩检测技术有限公司出具2026-07-01 通信电子元器件查看 PDF →

ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。

05订货

订货与交付

05.1

样品

支持样品评估，部分型号可免费申请，具体由FAE确认。

获取报价 / 样品 →

06对比

同系列参数对比

红色为与本型号不同的参数，数据取自各型号官网参数

参数 WHSQ24B04T0本型号 WHDQ48201N0 WHSQ48802C2

数据速率 2.5G/5GBASE-T 2.5G/5GBASE-T 2.5G/5GBASE-T

安装方式 SMD贴片 DIP插件 SMD贴片

端口数单口双口双口

引脚数 24 48 48

引脚间距 1.02mm 1.0mm 1.02mm

工作温度 −40～+85°C −40～+85°C −40～+85°C

隔离耐压 1500Vrms 1500Vrms 1500Vrms

PoE 不支持PoE 不支持PoE 4PPoE（最大1200mA）

WHSQ24B04T0不确定同系列里该选哪一个？告诉我们的 FAE 团队，由他们建议送样型号。获取报价 / 样品 + 加入询价单

07FAQ

FAQ 以太网变压器：WHSQ24B04T0

WHSQ24B04T0 能沿用现有 24 PIN 2.5G/5G 变压器的焊盘吗？

不能。WHSQ24B04T0 的引脚间距是 1.02 mm，而 VOOHU沃虎 2.5G/5G 速率族其余 24 PIN 型号用的是 1.27 mm。间距不同意味着焊盘要重画，不是改一改就能对上的差别。本款本体 13.60 mm × 12.00 mm、最大高度 6.25 mm，也比本族那两个已发布的低矮封装更高更方。如果板上已经按 1.27 mm 的族画好了位置，请仍在该间距内选型；若是新开板，本款的建议焊盘按引脚跨距 11.22 mm、焊盘宽 0.65 mm 布置。依据本型号现行规格书。
