【常见问题解答】共模扼流圈在网变中的放置：非POE与POE场景详解--VOOHU沃虎
在以太网硬件电路设计中，网络变压器是保障信号传输、实现电气隔离的核心元器件，而隔离变压器与共模扼流圈（CMC）作为网变配套两大关键元件，直接决定设备信号完整性与EMC抗干扰能力。
苏州沃虎电子有限公司深耕网络变压器、共模扼流圈等以太网配套器件研发与方案适配多年，结合大量工程落地案例发现，多数研发工程师都会面临同一个设计难题：共模扼流圈究竟该布置在网络变压器靠近PHY芯片的内侧，还是靠近RJ45连接器的线缆侧？
沃虎电子技术团队实测数据与行业通用设计标准来看，CMC放置位置并无统一标准答案，核心取决于两大要素：PHY芯片驱动类型（电流型/电压型）、设备是否支持PoE以太网供电。
下文沃虎电子将分场景拆解设计逻辑、工作原理及选型布局规范，帮助工程师规避电路设计隐患。

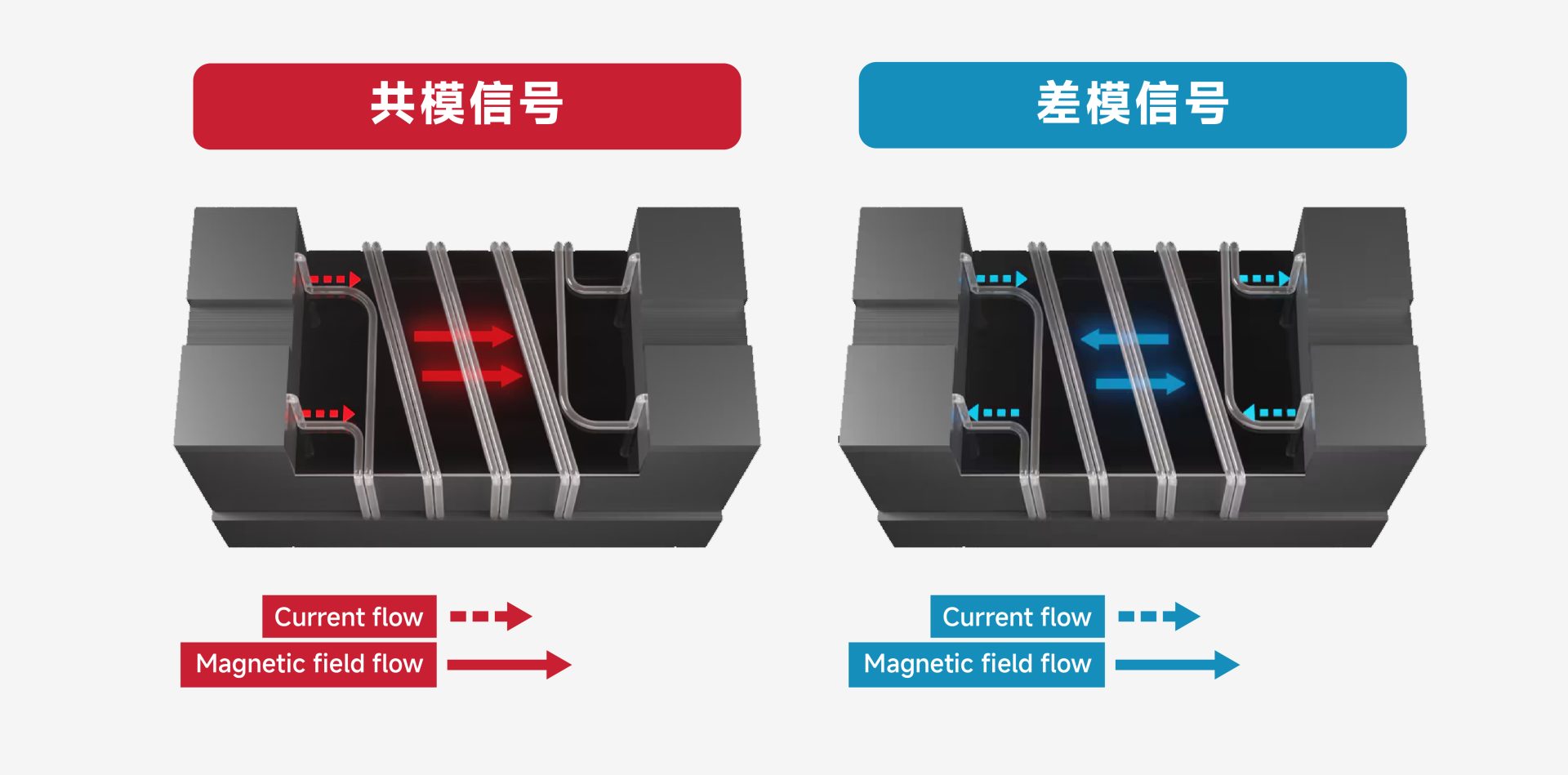

共模扼流圈（CMC）核心工作原理
想要精准把控CMC布局逻辑，首先需明晰其滤波原理。CMC内部为两组同向绕制、匝数一致的线圈，封装于同一磁芯内部，专门用于抑制以太网差分信号传输过程中的共模噪声，也是沃虎电子网变配套方案中的核心滤波器件。
正常工作状态下，设备传输的差模工作信号，两组线圈产生的磁通大小相等、方向相反，可相互抵消，信号能够无损耗、无畸变穿过扼流圈；而外界静电、辐射产生的共模干扰噪声，流经线圈时会形成同向叠加磁通，让CMC呈现高阻抗特性，从源头阻隔噪声，避免干扰信号影响设备通信稳定性。
基于CMC基础原理，结合有无PoE供电场景，沃虎电子针对性划分两类布局方案，适配绝大多数民用、工业级以太网设备。
非PoE场景：CMC位置由PHY驱动类型决定
在纯数据通信、无48V供电需求的非PoE场景中，行业普遍采用独立式网络变压器模块，模块集成隔离变压器与CMC，搭配外置RJ45插座即可完成组网。该场景下无直流高压偏置干扰，CMC布局无需考虑磁芯饱和问题，唯一决定因素为PHY芯片驱动架构，沃虎电子据此给出差异化布局建议：

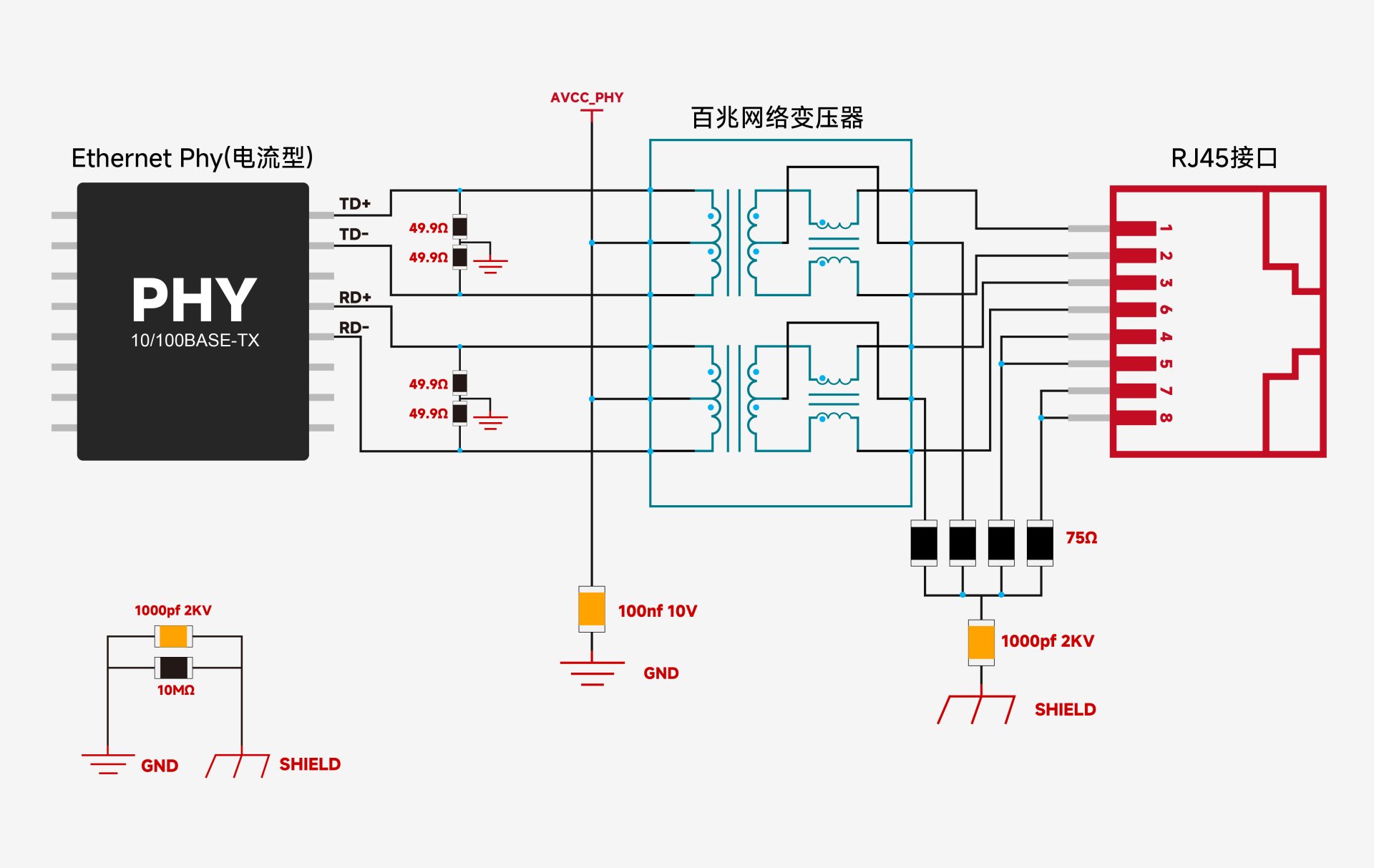

电流驱动型PHY：强制放置于线缆侧（RJ45侧）
电流驱动型PHY发送端等效恒流源，工作原理为依托外部负载，将恒定电流信号转化为电压信号，其中心抽头需接入2.5V/3.3V电源电压，为恒流源搭建完整直流偏置回路。
此类PHY芯片对信号回路串联电感敏感度极高，也是电路设计中的高频易错点。
若将2线常规CMC放置在PHY与变压器之间，CMC自带串联电感会阻碍回路内电流动态变化，破坏信号低阻抗返回路径，直接引发信号波形畸变、差分幅值失衡，严重时会导致网络链路断开、设备无法联网。
因此适配电流驱动型PHY的2线共模扼流圈，必须固定布置在变压器次级、紧贴RJ45线缆侧，从硬件层面规避信号异常问题。

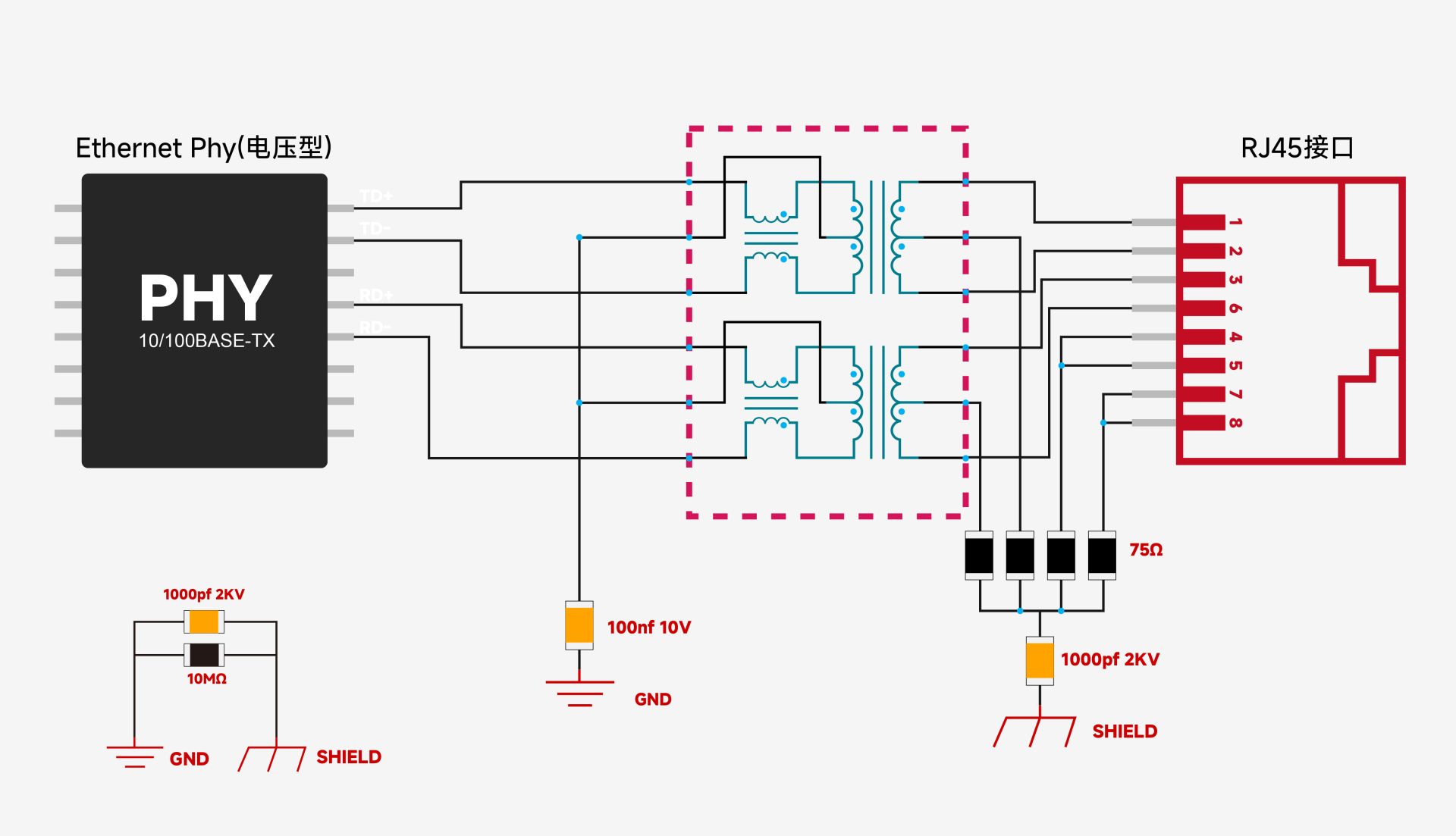

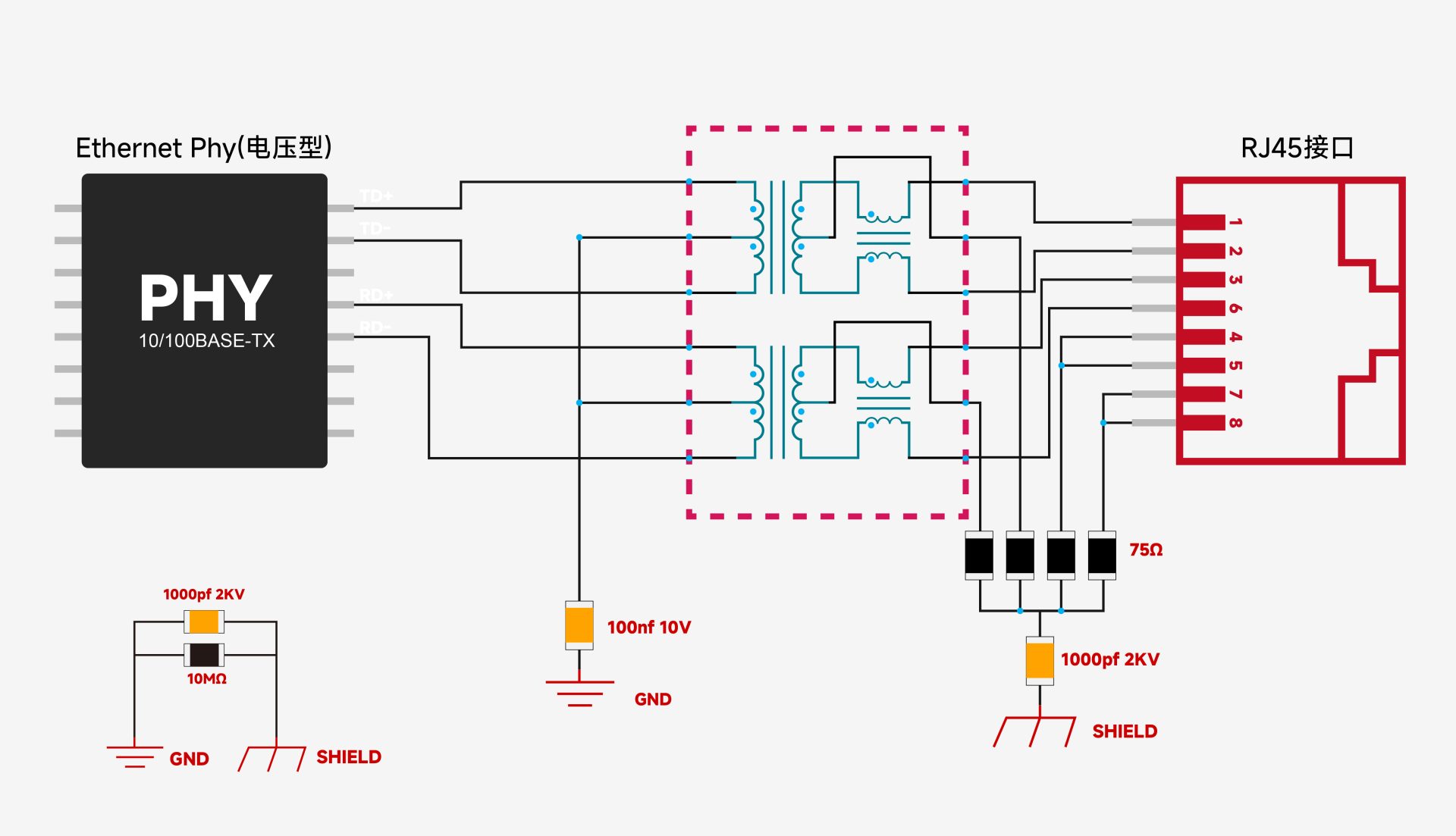

电压驱动型PHY：布局灵活，可按需适配
电压驱动型PHY与电流型架构差异显著，其发送端等效电压源，中心抽头无需直连电源，仅需搭配电容接地即可完成偏置，对信号回路内串联电感包容性极强。
无论将CMC布置在PHY内侧还是RJ45线缆侧，都不会破坏信号完整性、不会影响设备通信性能。
为简化PCB布局、降低采购与焊接成本，沃虎电子在常规非PoE电压型PHY配套方案中，默认将CMC直接集成于网络变压器内部，一站式满足客户滤波与隔离需求。

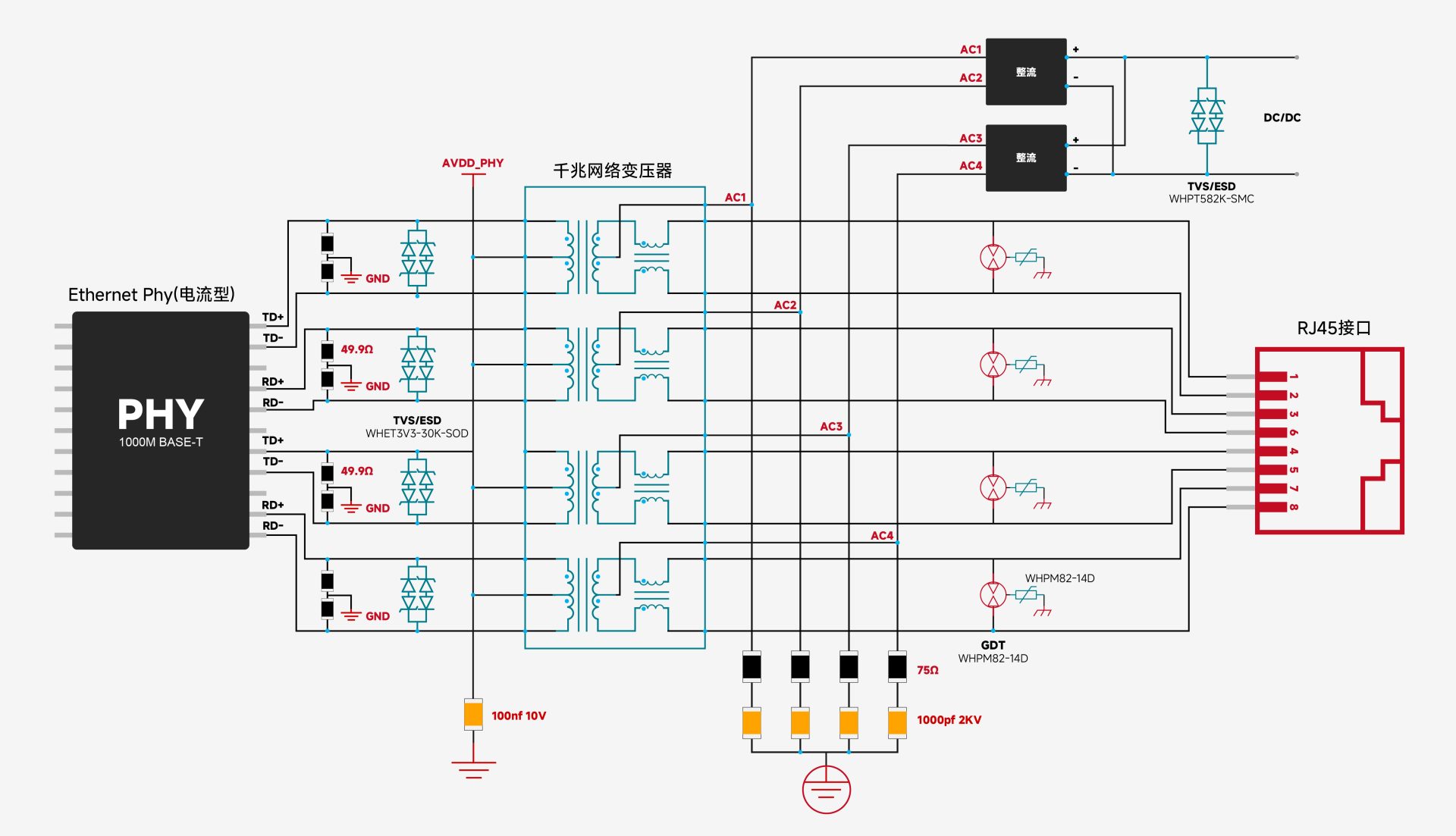

PoE场景：规避磁芯饱和为核心设计原则
PoE场景多用于工业交换机、监控摄像头、无线AP等设备，依托48V直流高压同步完成数据传输与设备供电，该场景下直流偏置会给CMC带来磁芯饱和风险，也是PoE网变设计的重难点。
沃虎电子技术团队强调：PoE场景不受PHY驱动类型影响，所有芯片架构均需围绕“防止CMC磁芯饱和”开展布局设计。
最优方案：CMC放置于PHY侧
TVS管应尽可能靠近总线连接器或收发器引脚，走线短而粗。推荐在A-B线之间并联一级TVS用于差模防护，同时每条信号线对地各加一级TVS用于共模防护。
受限布局：线缆侧适配条件与弊端
若受PCB尺寸、结构布局限制，必须将CMC布置在RJ45线缆侧，则严禁使用常规2线共模扼流圈。此时需更换沃虎电子定制款带中心抽头的3线专用CMC，让48V直流电流经由中心抽头直接导入变压器内部，避开CMC绕组，以此规避磁芯饱和问题，防止EMI滤波功能失效。
需特别注意：3线CMC生产工艺复杂、物料成本高于普通2线产品，且布线难度更大，仅适合特殊受限场景，不建议作为PoE设备通用方案。针对量产型PoE产品，沃虎电子优先推荐客户选用内部结构优化、CMC与变压器一体化集成的PoE MagJack，降低研发与量产风险。
选型与布局建议
非PoE场景
电流驱动型PHY，2线CMC固定放置RJ45线缆侧；电压驱动型PHY，CMC布局无强制要求，优先选用集成CMC的一体化网络变压器，简化PCB设计；
PoE场景：
• 电流驱动型PHY，2线CMC固定放置RJ45线缆侧；电压驱动型PHY，CMC布局无强制要求，优先选用集成CMC的一体化网络变压器，简化PCB设计；
通用避坑提示：
PoE场景下切勿直接将普通2线CMC布置于RJ45侧，极易引发磁芯饱和、EMI辐射超标、网络丢包等故障，增加后期调试成本。
针对不同规格PHY芯片、不同功率等级PoE设备，苏州沃虎电子可提供定制化网络变压器、共模扼流圈选型及布局配套方案，助力企业缩短研发周期、提升产品通信稳定性与电磁兼容性能。
