【标准电路设计】隔离SPI方案标准电路参考

技术背景与核心概念

隔离SPI 通信

SPI（串行外设接口）采用主从同步、全双工架构，以片选 CS、时钟 SCLK 与 MOSI／MISO 四线完成通信，时序简单、速率高，是 ADC／DAC、传感器、AFE 等器件的主流接口。但标准 SPI 默认收发两端共地、同板近距离工作，一旦跨板卡、跨电源域或两端存在高电位差，地环路与共模干扰便会直接威胁通信安全。隔离SPI 在保留 SPI 高速同步传输特性的同时，通过数字隔离器、变压器或电容耦合在两端之间建立电气隔离屏障，使收发两侧拥有独立的电源与地，可承受数百伏甚至千伏级电压差，从根本上阻断地环路、抑制共模噪声，把 SPI 安全延伸到工业、汽车、储能等高压与强干扰场景。

为何需要此技术？

在 BMS 电池管理、储能系统、伺服驱动、工业控制及汽车电子等场景中，高压侧与低压侧、板卡与板卡之间往往存在显著的电位差与强电磁干扰，对通信的电气隔离、共模抑制、采样精度及人身与器件安全有着极高要求。

SPI 协议本身具备高速、全双工、时序确定的天然优势，但它并未定义隔离与防护机制；若缺乏适配的物理层电路，地电位差、共模噪声、浪涌冲击与静电放电便会侵蚀信号完整性，轻则误码、重则击穿芯片，使 SPI 的高速优势在恶劣环境中难以发挥。

一份经过验证的隔离SPI 标准电路设计参考，能够帮助开发者在信号链路上合理选择隔离方式（数字隔离器／变压器／电容耦合）、完成阻抗匹配与去耦滤波，为端口提供完善的过压与静电防护，并通过标准化的电源域划分与接地处理确保物理层一致性，从而充分释放 SPI 协议的潜力，显著缩短开发周期、降低试错成本，让隔离通信系统真正稳定可靠。

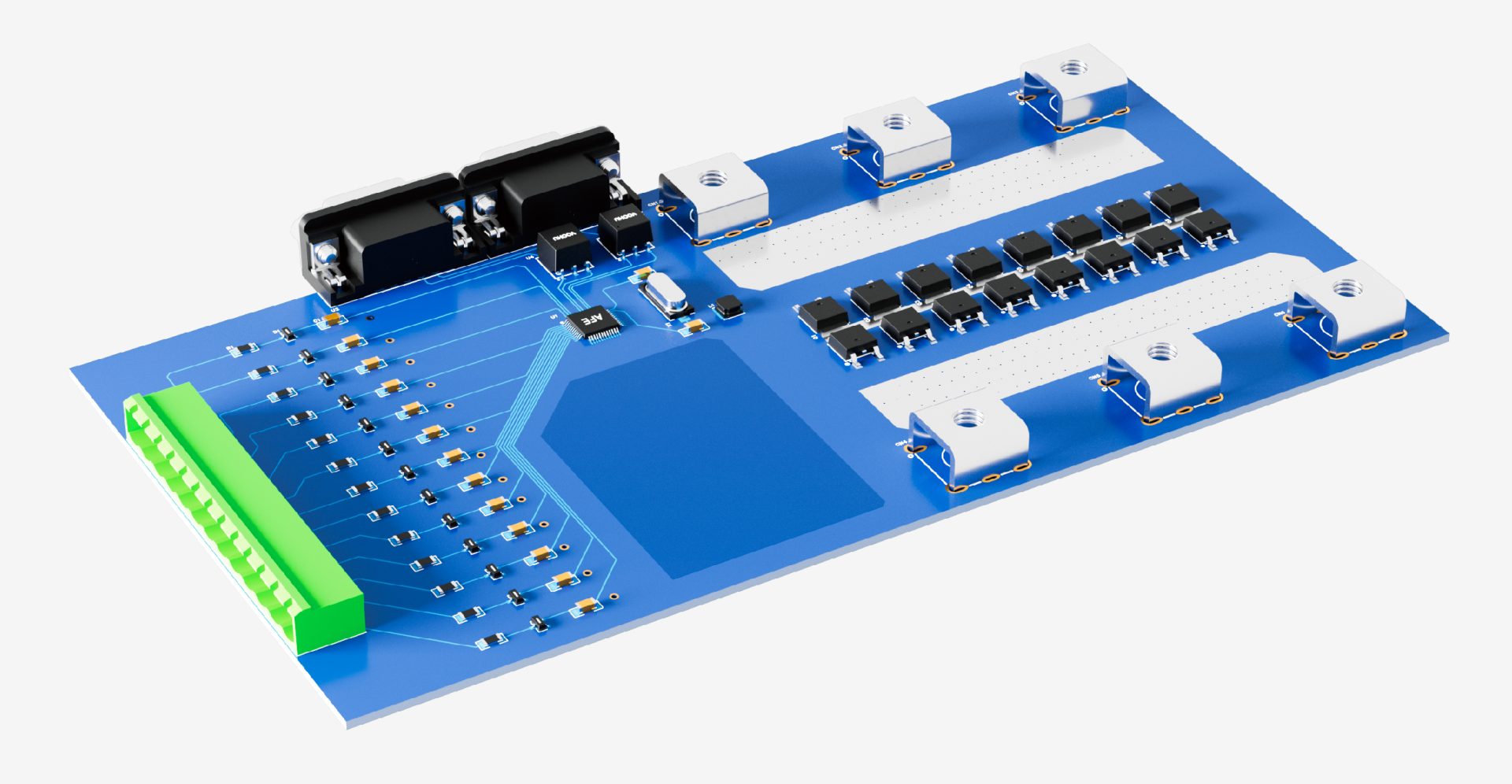

沃虎电子的SPI方案摒弃传统并行总线的臃肿线束，采用隔离SPI拓扑结构，将每块SPI从板与相邻板卡精密串联，形成从电芯模组到终端BMU的"数字神经链"。

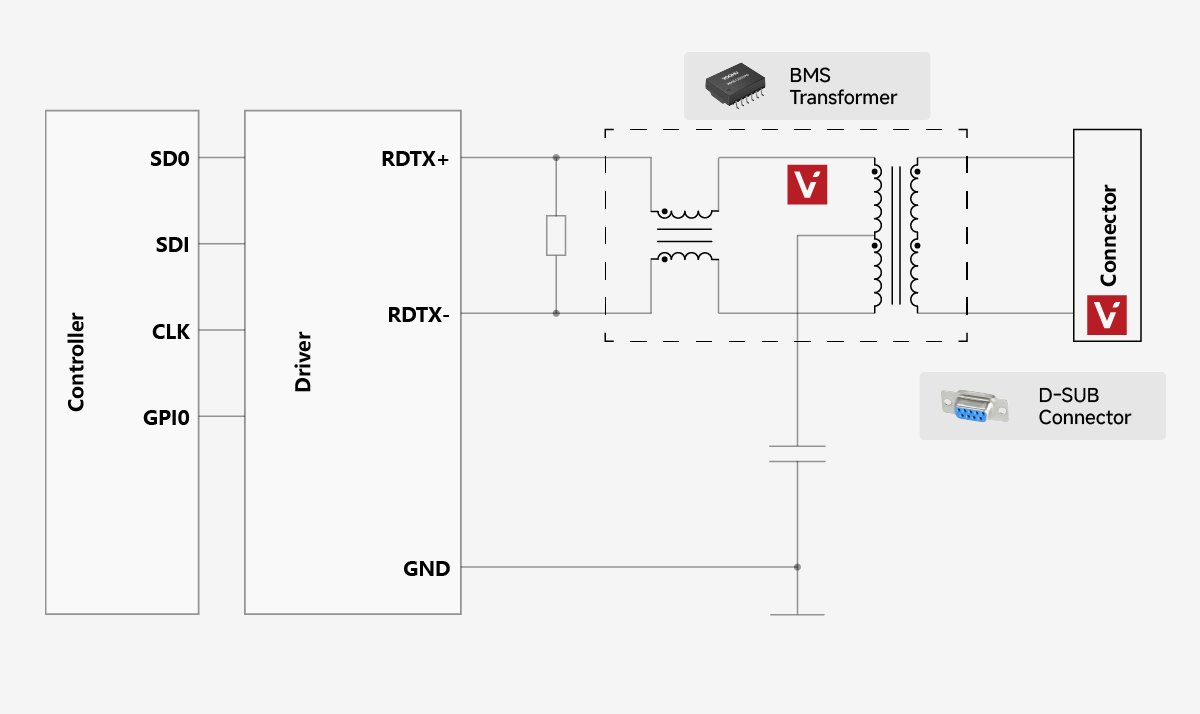

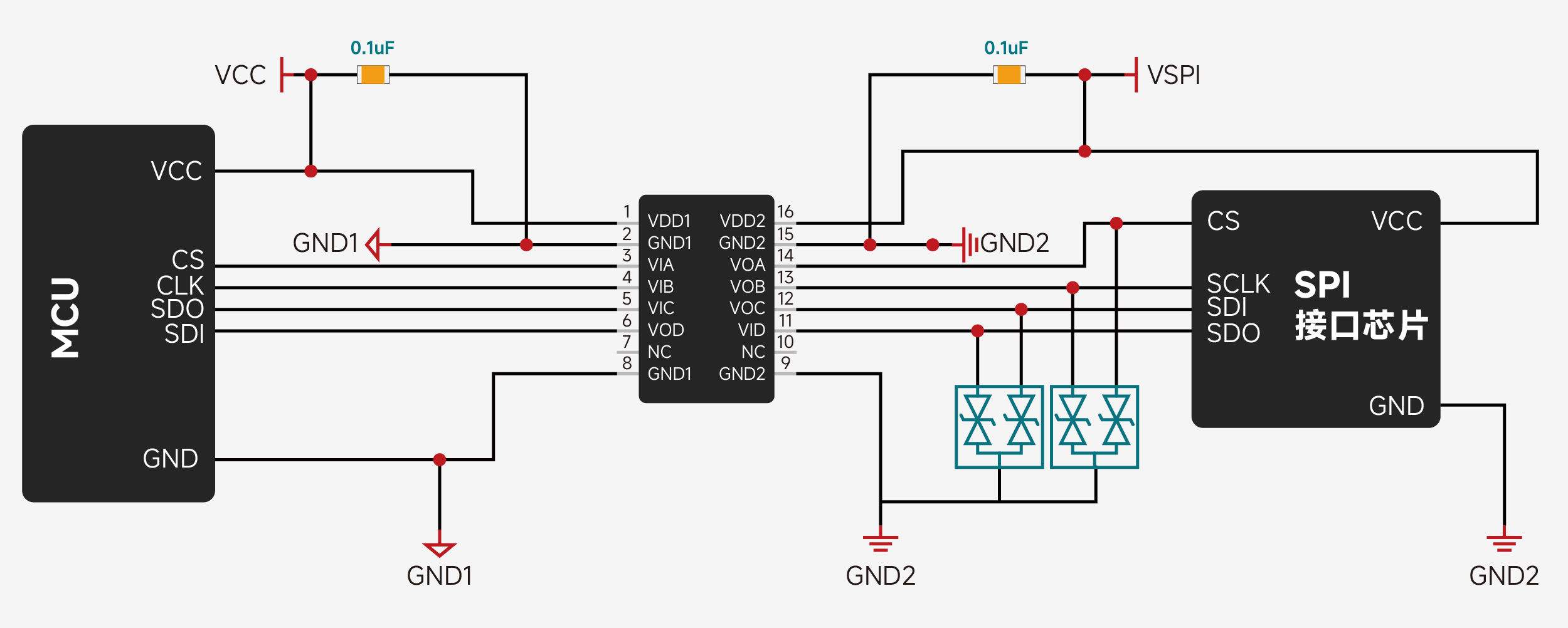

隔离SPI电路设计

初级侧接线：

SPI 信号连接：

控制器（Controller）侧的 SPI 信号（SDO、SDI、CLK、GPIO）通过驱动器（Driver）连接至 BMS 隔离变压器的初级侧输入端。

去耦电容：

初级侧电源引脚应就近通过一个 100nF 的电容连接至 GND，确保驱动器供电稳定性与信号完整性。

次级侧接线

差分信号连接：

次级侧差分输出（RDTX+/RDTX−）应分别连接至隔离连接器（Connector）的对应引脚，再通过 D-SUB 连接器对外通信。

TVS 防护：

所有 RDTX+/RDTX− 引脚前应分别接入 TVS 防护器件以抑制浪涌冲击，并通过适当容值的旁路电容连接至次级地。推荐使用 0402 或 0603 封装的贴片陶瓷电容，放置位置应尽量靠近连接器引脚。

电路功能说明

信号隔离：

BMS 隔离变压器通过磁耦合方式传递 SPI 差分信号，实现控制器侧与电池侧的完全电气隔离，有效阻断高压侧电流通路，保护主控 MCU 免受高压冲击，并抑制共模干扰。

去耦电容：

100nF 电容用于滤除驱动器侧电源高频噪声，确保隔离变压器初级侧稳定工作及信号完整性。

TVS 防护：

TVS 器件的钳位电压应与系统工作电压匹配，对 RDTX 差分引脚提供双向浪涌及 ESD 防护，确保高压隔离环境下的长期可靠运行。

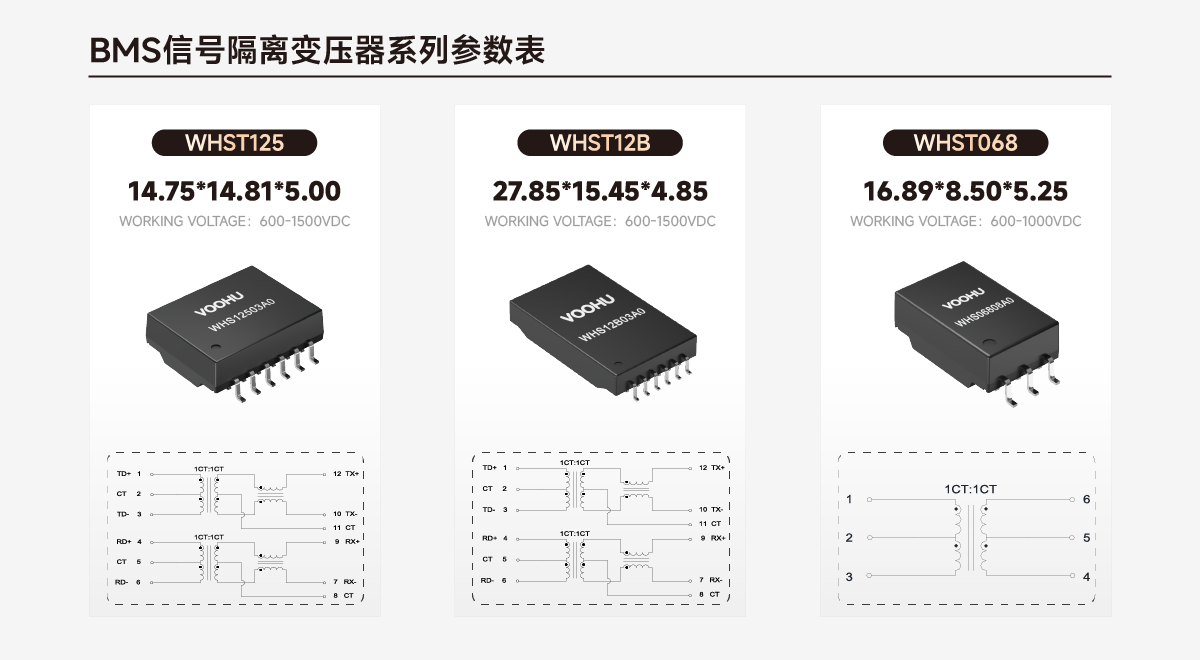

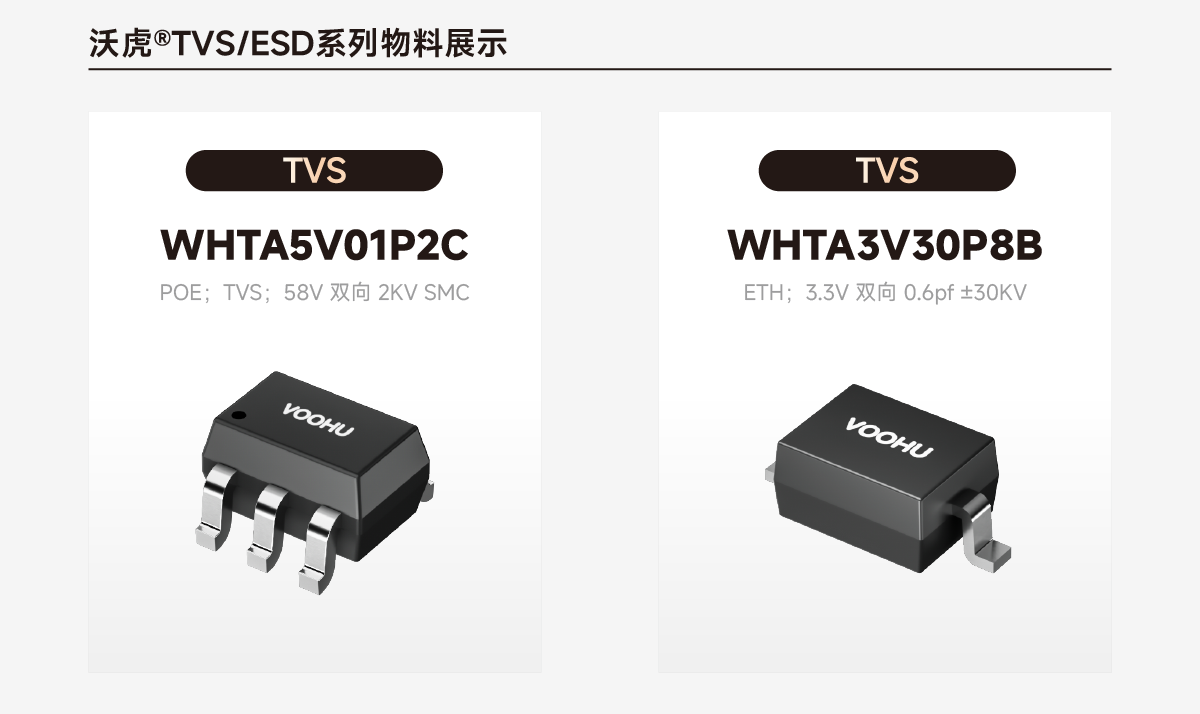

VOOHU沃虎方案配套产品推荐：

电池管理系统（BMS）

场景：电动汽车动力电池包、储能电站、电芯采样 AFE 菊花链

新能源发电与储能

场景：光伏逆变器、风电变流器、PCS 储能变流器

工业自动化与电机驱动

场景：伺服驱动器、变频器、PLC 模拟量采集、机器人关节

汽车电子

场景：电驱控制器、OBC 车载充电机、DC-DC 变换器、高压配电盒（PDU)

注：以上方案均为标准设计仅供参考，最终电路设计以现场需求为准，来电咨询可免费获取深入支持。
