网络接口(RJ45/RJ11)

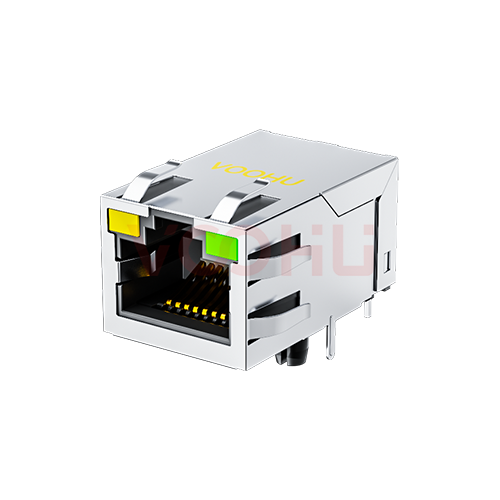

SYT311B083DB1A4DN 带变压器的RJ45连接器
单口90°卧式带屏蔽RJ45连接器，开口朝上，LED（黄/绿），DIP插件安装，带EMI弹片，集成网络变压器。工作温度−40～+85°C。
- 连接器类型
- 90°卧式
- 端口数
- 1 × 1
- 开口朝向
- 朝上
- LED
- 黄/绿
- 是否集成变压器
- 是
- 工作温度
- −40～+85°C
左键：旋转 | 右键：平移 | 滚轮：缩放
点击「样品申请」或「加入询价单」时，系统会自动带入料号 SYT311B083DB1A4DN。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
销售热线: 400-1048-018
邮箱: voohu@voohu.cn
✓
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
SYT311B083DB1A4DN 的典型应用
- 交换机与路由器
- 工业控制器
- IP摄像头与NVR
- 嵌入式主板
典型应用电路
网口内部集成网络变压器：PHY直接接网口，变压器和共模端接都在网口里面。
中心抽头的接法按你的PHY查规格书，LED引脚对应PHY的LED输出。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
04质量
质量与合规
文件编号签发 / 检测机构日期适用范围操作
证书
证书 · 公司
ISO 9001:2015编号 19826Q02503R101
质量管理体系（GB/T 19001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16
19826Q02503R101
北京新纪源认证有限公司
有效期2026-10-17 至 2029-10-16
公司
查看 PDF →
验真 →
证书覆盖范围：精密电子连接器研发和销售
证书
证书 · 公司
ISO 14001:2015编号 19826E01323R101
环境管理体系（GB/T 24001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16
19826E01323R101
北京新纪源认证有限公司
有效期2026-10-17 至 2029-10-16
公司
查看 PDF →
验真 →
证书覆盖范围：精密电子连接器研发和销售
检测报告
检测报告 · RJ45网口
欧盟RoHS编号 WTH26H08256842R1C
2011/65/EU及(EU) 2015/863，10项深圳市沃特虹彩检测技术有限公司出具 2026-09-24
WTH26H08256842R1C
深圳市沃特虹彩检测技术有限公司
出具2026-09-24
RJ45网口
查看 PDF →
检测报告
检测报告 · 通信电子元器件
REACH SVHC编号 WTH26H06167853C
253项深圳市沃特虹彩检测技术有限公司出具 2026-07-01
WTH26H06167853C
深圳市沃特虹彩检测技术有限公司
出具2026-07-01
通信电子元器件
查看 PDF →
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
连接器类型
90°卧式
90°卧式
90°卧式
端口数
1 × 1
1 × 1
1 × 2
开口朝向
朝上
朝上
朝下
是否集成变压器
是
是
是
数据速率
百兆（10/100BASE-TX）
百兆（10/100BASE-TX）
百兆（10/100BASE-TX）
PoE
不支持PoE
不支持PoE
不支持PoE
LED
黄/绿
绿/黄
绿/黄
安装方式
DIP插件
SMT贴片
DIP插件
屏蔽外壳
是
是
是
带弹片
是
否
是
工作温度
−40～+85°C
−40～+85°C
−40～+85°C
07FAQ
SYT311B083DB1A4DN常见问题
SYT311B083DB1A4DN带变压器吗？
带。SYT311B083DB1A4DN集成了网络变压器。
用于PoE设计前，请在规格书中确认额定速率，以及集成的变压器是否支持PoE。
SYT311B083DB1A4DN的开口朝向「朝上」是什么意思？
开口朝向指卡扣相对PCB的方向。
开口朝上时卡扣背离电路板，朝下时卡扣朝向电路板。请按机壳开孔和LED位置选择；两种朝向的引脚排列互为镜像，换用前请核对引脚定义。
SYT311B083DB1A4DN怎么申请样品？
支持样品评估，部分型号可免费申请，具体由FAE确认。
使用下方表单提交即可，料号会自动带入。
08工程支持
直接联系工程师
01替换现用料号提供你现在用的料号，工程师会比对封装、开口朝向、LED和屏蔽，并列出差异。开始替代评估 →
02核对LED、开口朝向与封装提供机壳开孔图和PHY型号，我们核对开口朝向、LED引脚和封装。核对我的布局 →
03浪涌或静电后网口损坏提供故障现象和测试等级，获取FAE审核过的防护排查清单。开始故障排查 →
需求类型
选择需求类型，填写对应字段
需求已提交
工程师将在 1 个工作日内通过您留下的联系方式与您联系。
- 沃虎电子
- 2018年成立
- 总部江苏苏州
- 服务客户1500多家
- FAE技术支持
典型应用电路
