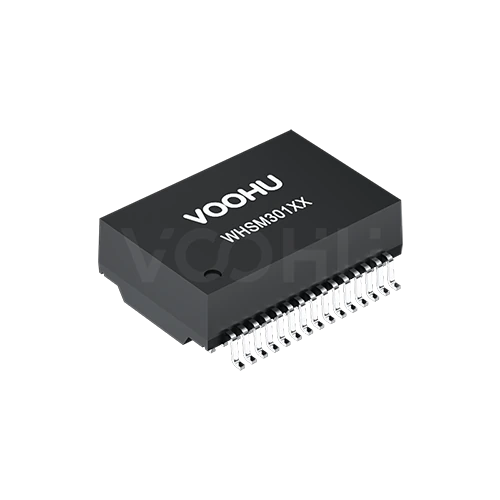

WHSM30101-2PG 万兆PoE++网络变压器
单口万兆网络变压器（以太网变压器），30脚SMD贴片封装，隔离耐压1500Vrms，支持PoE++（最大1200mA）。工作温度0～+70°C。
- 数据速率
- 万兆（10GBASE-T）
- 端口数
- 单口
- 安装方式
- SMD贴片
- 隔离耐压
- 1500Vrms
- PoE
- PoE++（最大1200mA）
- 工作温度
- 0～+70°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSM30101-2PG。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHSM30101-2PG 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHSM30101-2PG
WHSM30101-2PG 的 1200 mA 是每个 channel 还是端口合计？
是每个磁性 channel 的 DC balance current。规格书对 WHSM30101-2PG 写的是 PoE Support 60W，每 channel 支持 1200 mA，没有给出全通道合计值。 因此端口合计能力不能用 1200 mA 乘以通道数得到——那个数字在现行规格书上并不存在。布铜按每条 1200 mA 均衡设计，宽度依实际铜厚与允许温升计算；若项目必须用一个受控的端口合计口径做供电预算，请向 VOOHU沃虎索取。
WHSM30101-2PG 是 30 PIN，能替换族内 24 PIN 的 10G 变压器吗？
不能直接替换。WHSM30101-2PG 是 30 PIN 封装，与本速率族多数 24 PIN 型号的引脚数与焊盘图不同，换型属于 PCB 改版而不是替代料。 电气侧的 10G 指标在族内高度一致，差分信号部分的设计通常可以沿用；但引脚数不同意味着 land pattern、走线与中心抽头的回连路径都要重画。定版前请以 WHSM30101-2PG 现行规格书的封装图核对焊盘，不要按同族其他型号的图纸下料。
WHSM30101-2PG 适合什么设备？
适合器件温度维持在 0 °C 至 +70 °C 的室内 10G 供电端口。 典型场景是企业交换机的供电端口、AP 与网络摄像机的接入口，以及机柜内的 10G 供电板。WHSM30101-2PG 的端口供电预算按每个磁性 channel 1200 mA 排，规格书未印全通道合计值。储存温度 -40 °C 至 +85 °C 是未通电时的承受范围，不能当作工作条件；需要在 0 °C 以下通电工作的场合应改选宽温型号。
