WHSM48702P2 10G Base-T 双口网络变压器 48PIN 工作温度0~ 70℃

首页 / 产品中心

以太网变压器

WHSM48702P2 万兆4PPoE网络变压器

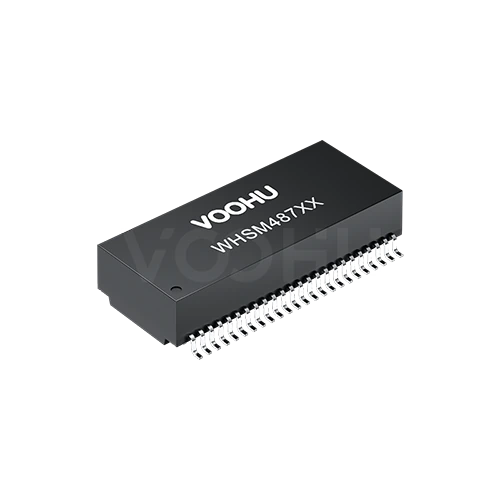

双口万兆网络变压器（以太网变压器），48脚SMD贴片封装，隔离耐压1500Vrms，支持4PPoE（最大2400mA）。工作温度0～+70°C。

数据速率: 万兆（10GBASE-T）
端口数: 双口
安装方式: SMD贴片
隔离耐压: 1500Vrms
PoE: 4PPoE（最大2400mA）
工作温度: 0～+70°C

产品规格书获取报价 / 样品 + 加入询价单技术支持 3D 模型产品封装联系我们
