WHSQ24015T0 2.5/5G BASE-T 单口 24PIN SMD

首页 / 产品中心

以太网变压器

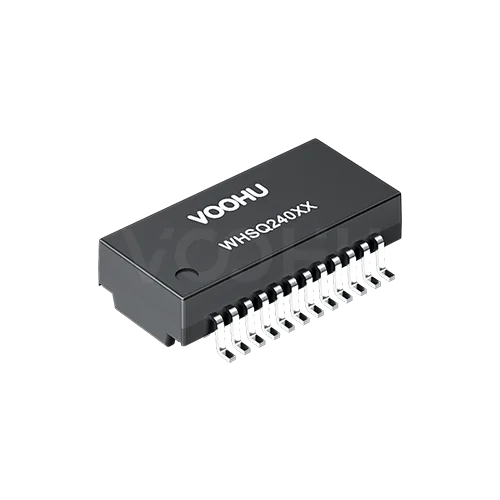

WHSQ24015T0 2.5G/5G网络变压器

单口2.5G/5G网络变压器（以太网变压器），24脚SMD贴片封装，隔离耐压1500Vrms，不支持PoE。工作温度−40～+85°C。

数据速率: 2.5G/5GBASE-T
端口数: 单口
安装方式: SMD贴片
隔离耐压: 1500Vrms
PoE: 不支持PoE
工作温度: −40～+85°C

产品规格书获取报价 / 样品 + 加入询价单技术支持 3D 模型产品封装联系我们
