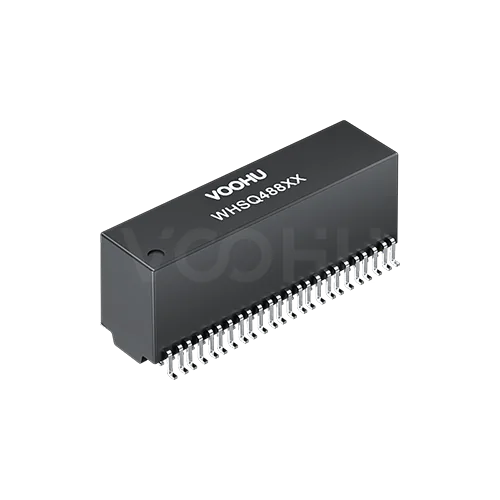

WHSQ48802C1 2.5G/5 Base-T SMD 双口 48 PIN 网络变压器

首页 / 产品中心

以太网变压器

WHSQ48802C1 2.5G/5G4PPoE网络变压器

双口2.5G/5G网络变压器（以太网变压器），48脚SMD贴片封装，隔离耐压1500Vrms，支持4PPoE（最大1200mA）。工作温度−40～+85°C。

数据速率: 2.5G/5GBASE-T
端口数: 双口
安装方式: SMD贴片
隔离耐压: 1500Vrms
PoE: 4PPoE（最大1200mA）
工作温度: −40～+85°C

产品规格书获取报价 / 样品 + 加入询价单技术支持 3D 模型产品封装联系我们

质量与合规

证书 ISO 9001

证书 ISO 14001

检测报告欧盟RoHS

检测报告 REACH

点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSQ48802C1。

01规格参数

WHSQ48802C1 规格参数

选型参数

参数数值

数据速率 2.5G/5GBASE-T

端口数双口

工作温度 −40～+85°C

PoE 4PPoE（最大1200mA）

安装方式 SMD贴片

引脚数 48

引脚间距 1.02mm

电气性能

参数数值

隔离耐压 1500Vrms

数值取自本料号已发布的资料（参数、问答与评测报告），以规格书为准。

WHSQ48802C1需要样品，或者表里没有的参数？联系我们的 FAE 团队。获取报价 / 样品 + 加入询价单

02应用

WHSQ48802C1 的典型应用

交换机与路由器
无线AP
IP摄像头
工业控制设备

典型应用电路

网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。

PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。

典型应用仅供参考，请以PHY厂商的参考设计为准。

配套器件

设计注意事项

01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →

按应用场景的参考设计：工业控制安防监控数据通信

WHSQ48802C1不确定与你的 PHY 和布局是否匹配？可以让工程师帮你看一下设计。获取报价 / 样品 + 加入询价单

03文件

规格书、CAD 与检测报告

资料下载中心 →

WHSQ48802C1 规格书 (PDF)2025-08-26 · 本型号下载 ↓
3D 模型（STEP）2026-06-24 · 本型号下载 ↓
产品封装2026-05-08 · 本型号下载 ↓
以太网变压器可靠性试验（视频）最新版 · 同系列产品查看 →
网络变压器欧盟RoHS报告最新版 · 同系列产品查看 →
REACH SVHC检测报告最新版 · 通信电子元器件查看 →

WHSQ48802C1需要别的文件格式，或者要样品做测试？联系我们的 FAE 团队。获取报价 / 样品 + 加入询价单

04质量

质量与合规

文件编号签发 / 检测机构日期适用范围操作

证书证书 · 公司 ISO 9001:2015编号 19826Q02503R101 质量管理体系（GB/T 19001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16

19826Q02503R101 北京新纪源认证有限公司有效期2026-10-17 至 2029-10-16 公司查看 PDF → 验真 → 证书覆盖范围：精密电子连接器研发和销售

证书证书 · 公司 ISO 14001:2015编号 19826E01323R101 环境管理体系（GB/T 24001-2016）北京新纪源认证有限公司有效期 2026-10-17 至 2029-10-16

19826E01323R101 北京新纪源认证有限公司有效期2026-10-17 至 2029-10-16 公司查看 PDF → 验真 → 证书覆盖范围：精密电子连接器研发和销售

检测报告检测报告 · 网络变压器欧盟RoHS编号 WTH26H06190301C 2011/65/EU及(EU) 2015/863，10项深圳市沃特虹彩检测技术有限公司出具 2026-07-31

WTH26H06190301C 深圳市沃特虹彩检测技术有限公司出具2026-07-31 网络变压器查看 PDF →

检测报告检测报告 · 通信电子元器件 REACH SVHC编号 WTH26H06167853C 253项深圳市沃特虹彩检测技术有限公司出具 2026-07-01

WTH26H06167853C 深圳市沃特虹彩检测技术有限公司出具2026-07-01 通信电子元器件查看 PDF →

ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。

05订货

订货与交付

05.1

样品

支持样品评估，部分型号可免费申请，具体由FAE确认。

获取报价 / 样品 →

06对比

同系列参数对比

红色为与本型号不同的参数，数据取自各型号官网参数

参数 WHSQ48802C1本型号 WHSQ24015T0 WHSQ24015P1

数据速率 2.5G/5GBASE-T 2.5G/5GBASE-T 2.5G/5GBASE-T

安装方式 SMD贴片 SMD贴片 SMD贴片

端口数双口单口单口

引脚数 48 24 24

引脚间距 1.02mm 1.0mm 1.0mm

工作温度 −40～+85°C −40～+85°C −40～+85°C

隔离耐压 1500Vrms 1500Vrms 1500Vrms

PoE 4PPoE（最大1200mA）不支持PoE PoE+（最大720mA）

WHSQ48802C1不确定同系列里该选哪一个？告诉我们的 FAE 团队，由他们建议送样型号。获取报价 / 样品 + 加入询价单

07FAQ

FAQ 以太网变压器：WHSQ48802C1

WHSQ48802C1 的 1200 mA 是每条通道的能力，一个端口能算多少？

1200 mA 是 WHSQ48802C1 每条磁性通道各自的 DC balance current 能力；端口层面只按该以太网口自己的通道结算，不能把整颗器件的八条通道加在一起。 WHSQ48802C1 是双端口件，两个端口相互独立、各走各的中心抽头路径，所以每通道值不能乘以 8 来描述这颗器件的送电能力。本族规格书同时印两级数值的型号可以作为参照——WHSQ48002P1 印每 channel 360 mA 与 Full channels 720 mA，其中 Full channels 指的就是一个以太网口的合计。WHSQ48802C1 的规格书只印到通道一级，需要端口级数值做热预算时请向 VOOHU沃虎索取。

WHSQ48802C1 能用在工业机箱或户外设备的 PoE 端口上吗？

可以。WHSQ48802C1 的工作温度为 -40 °C 至 +85 °C，而且这个范围已经含器件自身的温升。每条磁性通道支持 1200 mA DC balance current，规格书标称 PoE Support 60W，这两项一起决定了它适合工业交换机、户外机箱与宽温 PoE 设备上的 2.5G/5G 端口。需要注意 +85 °C 是含自热之后的器件温度边界，不是允许的环境温度上限，机箱内的环境温度必须为器件温升留出余量。另外本款最大高度 11.70 mm，高于同族其他 48 PIN 件，机箱净空要按这个值复核。

WHSQ48802C1 和 WHSQ48802C2 怎么选？

只看一件事：高频指标定义到哪里为止。WHSQ48802C1 的插损、回损、串扰与共模抑制定义到 250 MHz，WHSQ48802C2 的同样四项只定义到 200 MHz。其余全部相同——封装尺寸、焊盘、48 脚的网络名与顺序、OCL 及其 15 mA 偏置条件、DCR、耐压条件、含温升的工作温度、PoE Support 60W 与每 channel 1200 mA，连每卷 190 pcs 都一样。因此评审需要把限值引用到 200 MHz 以上时选 WHSQ48802C1；只需覆盖到 200 MHz 时，两款按供货与既有物料决定。
