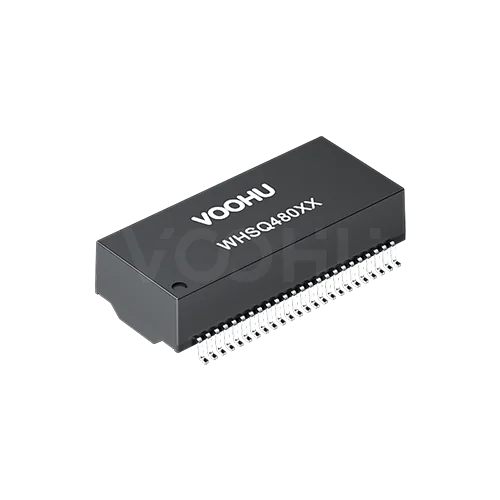

WHSQ48002P1 2.5G/5GPoE+网络变压器
双口2.5G/5G网络变压器（以太网变压器），48脚SMD贴片封装，隔离耐压1500Vrms，支持PoE+（最大720mA）。工作温度−40～+85°C。
- 数据速率
- 2.5G/5GBASE-T
- 端口数
- 双口
- 安装方式
- SMD贴片
- 隔离耐压
- 1500Vrms
- PoE
- PoE+（最大720mA）
- 工作温度
- −40～+85°C
点击「样品申请」或「加入询价单」时，系统会自动带入料号 WHSQ48002P1。
询价 / 留资
留下需求，获取专属阶梯报价
提交后专属销售将在 1 个工作日内与您联系
联系客服
扫码添加企业微信，获取报价与货期
提交成功
我们已收到您的需求，销售团队将在 1 个工作日内与您联系。
02应用
WHSQ48002P1 的典型应用
- 交换机与路由器
- 无线AP
- IP摄像头
- 工业控制设备
典型应用电路
网络变压器在PHY与网线之间做电气隔离，把TX、RX差分对耦合到RJ45连接器。
PHY侧中心抽头的偏置取决于PHY类型（电压型或电流型）。
典型应用仅供参考，请以PHY厂商的参考设计为准。
设计注意事项
- 01按PHY类型连接中心抽头。电压型与电流型PHY的中心抽头偏置不同，接错可能导致自协商失败。对照你的PHY核对 →
- 02线缆侧中心抽头接Bob Smith端接网络。为共模噪声提供到机壳地的确定路径，有助于EMC。
- 03户外或长线缆端口在线缆侧加浪涌防护。经变压器耦合过来的残余浪涌能量仍可能损坏PHY。故障排查指南 →
04质量
质量与合规
ISO证书适用于沃虎的管理体系。RoHS、REACH检测报告针对各产品系列的受测样品。
05订货
订货与交付
06对比
同系列参数对比
红色为与本型号不同的参数，数据取自各型号官网参数
07FAQ
FAQ 以太网变压器：WHSQ48002P1
WHSQ48002P1 的 360 mA 和 720 mA 分别对应什么范围？
360 mA 是 WHSQ48002P1 每条磁性通道各自的 DC balance current 能力，720 mA 是一个以太网口的合计能力，也就是规格书写的 Full channels。 WHSQ48002P1 是双端口件，两个端口相互独立、各自按 720 mA 结算，所以 720 mA 不是整颗器件的上限，也不能再乘以通道数。布铜时按每条中心抽头路径 360 mA 均衡设计，端口级热预算按 720 mA 取。规格书标称 PoE Support 30W，对应 PoE+ 等级。
WHSQ48002P1 的 OCL 150 µH 是在什么条件下测的？
100 kHz、0.1 V —— 规格书没有为 WHSQ48002P1 的 OCL 标注 DC Bias。 因此这个 150 µH Min 是无直流偏置条件下的下限，不能直接当作中心抽头通过 PoE 电流时的电感保证值。同封装的 WHSQ48002-1PG 与 WHSQ48004-1PG 把 OCL 印成 200 µH Min 并注明 14 mA DC BIAS，那是带偏置条件下的口径，两组数值不能互相比较。若评审需要 WHSQ48002P1 在偏置下的电感数据，请向 VOOHU沃虎索取该型号的实测记录，不要用同族型号的数值代入。
WHSQ48002P1 和 WHSQ48002-1PG 是同一个封装，可以互换吗？
机械上可以对位，电气上不能互换。WHSQ48002P1 与 WHSQ48002-1PG 的本体 27.80 mm × 12.20 mm、引脚间距、引脚跨距、48 个脚的网络名与顺序完全相同，但工作温度与 PoE 电流不同。 温度是第一条：WHSQ48002P1 为 -40 °C 至 +85 °C 且已含器件温升，WHSQ48002-1PG 为 0 °C 至 +70 °C。电流是第二条：每 channel 360 mA 对 1000 mA，标称分别是 PoE Support 30W 与 50W。同封装同引脚不构成可直替的依据，换料时两条线都要过。
